Home » Brandschutzschalter AFDD LS iDPN N Arc 1PN 16A B Charakteristik 3606481211750
Artikel

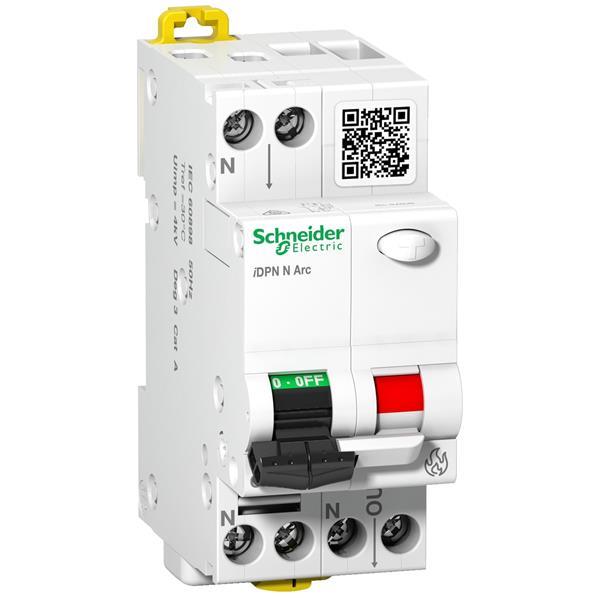

Brandschutzschalter (AFDD) + LS, iDPN N Arc, 1P+N, 16A, B-Charakteristik
NULL
Schneider A9FDB7616weitere Informationen:
Beschreibung
Herstellerinformationen
Technische Details
|
|---|
| Mitschaltender Neutralleiter | ja |
| Auslösecharakteristik | B |
| Bemessungsspannung | 230 |
| Frequenz | 50 |
| Mitschaltender Neutralleiter | true |
| Ãœberspannungskategorie | 3 |
| Baugröße (nach DIN 43880) | 2 |
| Bemessungsspannung Zusatzeinrichtung | - |
| Bemessungsabschaltvermögen nach IEC 60947-2 | - |
| Bemessungsabschaltvermögen nach EN 61009 | - |
| Spannungsart | AC |
| Breite in Teilungseinheiten | 2 |
| Verschmutzungsgrad | 2 |
| Auslösecharakteristik | B |
| Bemessungsstrom | 16 |
| Baugröße nach DIN 43880 | 2 |
| Polzahl | 2 |
| Steuerspannungsart Zusatzeinrichtung | - |
| Bemessungsschaltstrom Zusatzeinrichtung | - |
| Einbautiefe | 44 |
| Frequenz | 50 | 50 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | - |
| Bemessungsabschaltvermögen nach EN 60898 | 6 |
| Zusatzeinrichtungen werkseitig angebaut | Brandschutzschalter |
| Schutzart (IP) | IP20 |
| Überspannungskategorie | 3 |
| Energiebegrenzungsklasse | 3 |
AFDD - Fehlerlichtbogenschutzeinrichtung (Brandschutzschalter) in Kombination mit einem Leitungsschutzschalter, Acti 9 iDPN N Arc. 1-polig+N, 16A, B-Charakteristik. Ausschaltvermögen 6kA nach EN 60898, Betriebspannung 230/240V AC. Beim Erkennen eines gefährlichen serielle oder parallele Fehlerlichtbögen löst der AFDD aus, um den fehlerhaften Abgang vom Stromnetz zu trennen. Zusätzlich zum Schutz von Fehlerlichtbögen schützt das Gerät gegen Kurzschluss, Überlast und Netzüberspannungen. Range Benefits- Fehlerlichtbögen können durch schlechte bzw. schadhafte Kabelisolierungen oder durch fehlerhafte Anschlüsse entstehen und einen Brand auslösen. Normen- EN/IEC 62606,IEC 60898-1.
* Wichtiger Hinweis:
Die Installation elektrischer Geräte darf entweder nur mit Zustimmung des jeweiligen Netzbetreibers oder durch einen zugelassenen Elektrofachbetrieb erfolgen!
