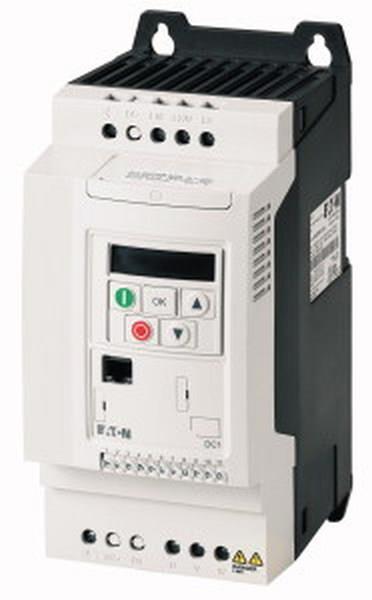

Eaton Frequenzumrichter DC1-349D5FB-A20CE1

NULL

185755

weitere Informationen:

Beschreibung

Herstellerinformationen

Technische Details


Unterstützt Protokoll für LON	false
Tiefe	152
Anzahl der HW-Schnittstellen seriell RS-232	0
Unterstützt Protokoll für ASI	false
Mit Bedienelement	true
Unterstützt Protokoll für PROFINET CBA	false
Anzahl der HW-Schnittstellen parallel	0
Anzahl der HW-Schnittstellen seriell RS-422	0
Max. Ausgangsfrequenz	500
Breite	107
Unterstützt Protokoll für SUCONET	false
Unterstützt Protokoll für KNX	false
Unterstützt Protokoll für sonstige Bussysteme	true
Unterstützt Protokoll für Modbus	true
Relative symmetrische Netzfrequenztoleranz	10
Anzahl der digitalen Eingänge	4
Nennausgangsstrom I2N	9.5
Max. Ausgangsspannung	500
Unterstützt Protokoll für EtherNet/IP	true
Anzahl der analogen Ausgänge	1
Netzspannung	380 \| 480
Eingangsphasenzahl	3
Unterstützt Protokoll für Data-Highway	false
Unterstützt Protokoll für DeviceNet	false
Unterstützt Protokoll für PROFIBUS	false
Unterstützt Protokoll für INTERBUS-Safety	false
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung	4
Mit PC-Anschluss	true
Anzahl der analogen Eingänge	2
Netzfrequenz	50/60 Hz
4-Quadrantenbetrieb möglich	true
Einsatz im Industriebereich zulässig	true
Höhe	231
Art des Umrichters	U-Umrichter
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung	4
Einsatz im Wohn- und Gewerbebereich zulässig	true
Unterstützt Protokoll für PROFIsafe	false
Anzahl der HW-Schnittstellen Industrial Ethernet	0
Anzahl der digitalen Ausgänge	1
Anzahl der Schnittstellen PROFINET	0
Anzahl der HW-Schnittstellen seriell RS-485	1
Bremschopper integriert	true
Unterstützt Protokoll für PROFINET IO	false
Unterstützt Protokoll für CAN	true
Anzahl der HW-Schnittstellen seriell TTY	0
Anzahl der HW-Schnittstellen USB	0
Unterstützt Protokoll für BACnet	false
Unterstützt Protokoll für Foundation Fieldbus	false
Unterstützt Protokoll für SERCOS	false
Relative symmetrische Netzspannungstoleranz	10
Anzahl der HW-Schnittstellen sonstige	0
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Ausgangsphasenzahl	3
Unterstützt Protokoll für DeviceNet Safety	false
Unterstützt Protokoll für SafetyBUS p	false
Unterstützt Protokoll für INTERBUS	false
Unterstützt Protokoll für TCP/IP	false
Unterstützt Protokoll für AS-Interface Safety at Work	false
Mit optischer Schnittstelle	false

Eaton Electric GmbH

Hein-Moeller-Str. 7-11

53115 Bonn

info-bonn@eaton.com

Frequenzumrichter, Typkenner: DC1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 9.5 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 16 kHz und einer Umgebungstemperatur von +50 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 4 kW, 150 % Überlast: IM = 8.5 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 5 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 7.6 A, Schutzart: IP20/NEMA 0, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen®, Feldbusanschaltung (optional): SmartWire-DT, Ausstattung: Funkentstörfilter, Brems-Chopper, 7-Segment-Anzeige, Baugröße: FS2, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
