weitere Informationen:
Beschreibung
Herstellerinformationen
Technische Details
|
|---|
| Bemessungsbetriebsleistung bei AC-4, 400 V | 250 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 456 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 315 |
| Spannungsart zur Betätigung | AC/DC |
| Geeignet für Reiheneinbau | false |
| Bemessungsbetriebsleistung NEMA | 298 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Bemessungssteuerspeisespannung AC 50 Hz | 110 | 250 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 580 |
| Bemessungssteuerspeisespannung DC | 110 | 250 |
| Bemessungssteuerspeisespannung AC 60 Hz | 110 | 250 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 980 |
| Anschlussart Hauptstromkreis | Schienenanschluss |

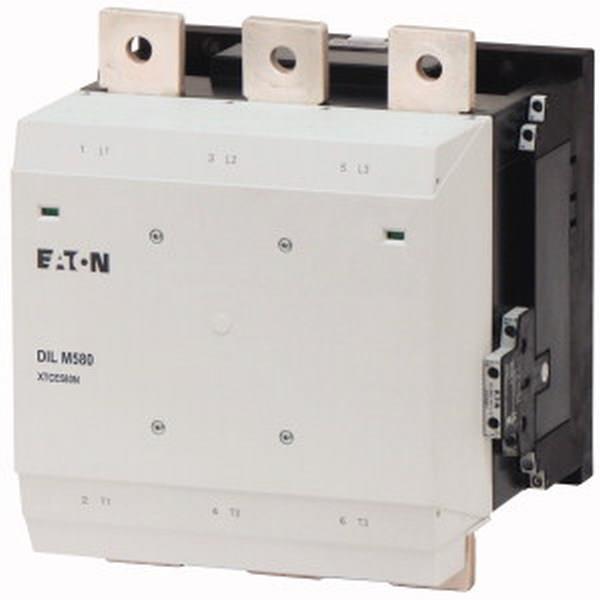

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 580 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 980 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 2000 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 185 kW, 380 V 400 V: P= 315 kW, 660 V 690 V: P= 560 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 143 kW, 380 V 400 V: P= 250 kW, 660 V 690 V: P= 440 kW, kombinierbar mit Hilfsschalter: DILM820-XHI., Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung
* Wichtiger Hinweis:
Die Installation elektrischer Geräte darf entweder nur mit Zustimmung des jeweiligen Netzbetreibers oder durch einen zugelassenen Elektrofachbetrieb erfolgen!
