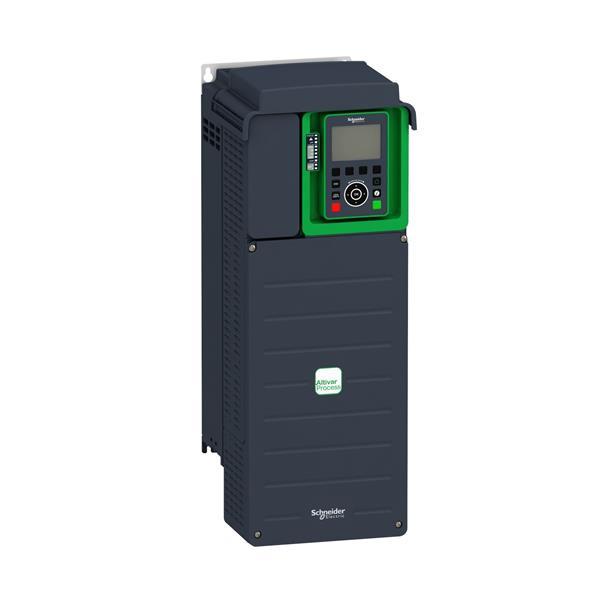

Frequenzumrichter, ATV930, 15kW, 400/480V, mit Bremsmodul, IP21

NULL

Schneider ATV930D15N4

weitere Informationen:

Beschreibung

Herstellerinformationen

Technische Details


Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung	15
Einsatz im Wohn- und Gewerbebereich zulÃ¤ssig	ja
UnterstÃ¼tzt Protokoll fÃ¼r TCP/IP	nein
UnterstÃ¼tzt Protokoll fÃ¼r PROFIBUS	ja
UnterstÃ¼tzt Protokoll fÃ¼r CAN	ja
UnterstÃ¼tzt Protokoll fÃ¼r KNX	nein
UnterstÃ¼tzt Protokoll fÃ¼r Modbus	nein
UnterstÃ¼tzt Protokoll fÃ¼r PROFINET IO	ja
UnterstÃ¼tzt Protokoll fÃ¼r Foundation Fieldbus	nein
UnterstÃ¼tzt Protokoll fÃ¼r EtherNet/IP	ja
UnterstÃ¼tzt Protokoll fÃ¼r DeviceNet Safety	nein
UnterstÃ¼tzt Protokoll fÃ¼r SafetyBUS p	nein
Mit optischer Schnittstelle	nein
Mit PC-Anschluss	nein
Schutzart (IP)	IP21
HÃ¶he	545,9
Nennausgangsstrom I2N	31,7
UnterstÃ¼tzt Protokoll fÃ¼r BACnet	nein
Mit Bedienelement	ja
Einsatz im Industriebereich zulÃ¤ssig	ja
UnterstÃ¼tzt Protokoll fÃ¼r INTERBUS	nein
UnterstÃ¼tzt Protokoll fÃ¼r ASI	nein
UnterstÃ¼tzt Protokoll fÃ¼r Data-Highway	nein
UnterstÃ¼tzt Protokoll fÃ¼r DeviceNet	ja
UnterstÃ¼tzt Protokoll fÃ¼r SUCONET	nein
UnterstÃ¼tzt Protokoll fÃ¼r LON	nein
UnterstÃ¼tzt Protokoll fÃ¼r PROFINET CBA	nein
UnterstÃ¼tzt Protokoll fÃ¼r SERCOS	nein
UnterstÃ¼tzt Protokoll fÃ¼r AS-Interface Safety at Work	nein
UnterstÃ¼tzt Protokoll fÃ¼r INTERBUS-Safety	nein
UnterstÃ¼tzt Protokoll fÃ¼r PROFIsafe	nein
UnterstÃ¼tzt Protokoll fÃ¼r sonstige Bussysteme	ja
Bremschopper integriert	nein
4-Quadrantenbetrieb mÃ¶glich	ja
Relative symmetrische Netzfrequenztoleranz	5
Max. Ausgangsfrequenz	500
Einsatz im Industriebereich zulÃ¤ssig	true
Einsatz im Wohn- und Gewerbebereich zulÃ¤ssig	true
UnterstÃ¼tzt Protokoll fÃ¼r TCP/IP	false
UnterstÃ¼tzt Protokoll fÃ¼r PROFIBUS	true
UnterstÃ¼tzt Protokoll fÃ¼r CAN	true
UnterstÃ¼tzt Protokoll fÃ¼r INTERBUS	false
UnterstÃ¼tzt Protokoll fÃ¼r ASI	false
UnterstÃ¼tzt Protokoll fÃ¼r KNX	false
UnterstÃ¼tzt Protokoll fÃ¼r Modbus	false
UnterstÃ¼tzt Protokoll fÃ¼r Data-Highway	false
UnterstÃ¼tzt Protokoll fÃ¼r DeviceNet	true
UnterstÃ¼tzt Protokoll fÃ¼r SUCONET	false
UnterstÃ¼tzt Protokoll fÃ¼r LON	false
UnterstÃ¼tzt Protokoll fÃ¼r PROFINET IO	true
UnterstÃ¼tzt Protokoll fÃ¼r PROFINET CBA	false
UnterstÃ¼tzt Protokoll fÃ¼r SERCOS	false
UnterstÃ¼tzt Protokoll fÃ¼r Foundation Fieldbus	false
UnterstÃ¼tzt Protokoll fÃ¼r EtherNet/IP	true
UnterstÃ¼tzt Protokoll fÃ¼r AS-Interface Safety at Work	false
UnterstÃ¼tzt Protokoll fÃ¼r DeviceNet Safety	false
UnterstÃ¼tzt Protokoll fÃ¼r INTERBUS-Safety	false
UnterstÃ¼tzt Protokoll fÃ¼r PROFIsafe	false
UnterstÃ¼tzt Protokoll fÃ¼r SafetyBUS p	false
UnterstÃ¼tzt Protokoll fÃ¼r sonstige Bussysteme	true
Mit optischer Schnittstelle	false
4-Quadrantenbetrieb mÃ¶glich	true
HÃ¶he	545.9
Anzahl der analogen AusgÃ¤nge	2
Anzahl der analogen EingÃ¤nge	3
Anzahl der digitalen AusgÃ¤nge	1
Anzahl der digitalen EingÃ¤nge	8
UnterstÃ¼tzt Protokoll fÃ¼r BACnet	false
Mit PC-Anschluss	false
4-Quadrantenbetrieb möglich	true
Anzahl der digitalen Eingänge	8
Anzahl der HW-Schnittstellen seriell RS-232	0
Mit optischer Schnittstelle	true
Unterstützt Protokoll für SERCOS	false
Einsatz im Wohn- und Gewerbebereich zulässig	true
Anzahl der analogen Ausgänge	2
Unterstützt Protokoll für LON	false
Unterstützt Protokoll für Foundation Fieldbus	false
Unterstützt Protokoll für PROFINET IO	true
Unterstützt Protokoll für INTERBUS-Safety	false
Max. Ausgangsspannung	480
Unterstützt Protokoll für SUCONET	false
Unterstützt Protokoll für sonstige Bussysteme	true
Unterstützt Protokoll für ASI	false
Unterstützt Protokoll für PROFIBUS	true
Unterstützt Protokoll für CAN	true
Unterstützt Protokoll für INTERBUS	false
Unterstützt Protokoll für Data-Highway	false
Ausgangsphasenzahl	3
Art des Umrichters	U-Umrichter
Breite	211
Anzahl der analogen Eingänge	3
Anzahl der digitalen Ausgänge	1
Schutzart (NEMA)	-
Anzahl der HW-Schnittstellen Industrial Ethernet	0
Anzahl der HW-Schnittstellen seriell RS-422	0
Anzahl der HW-Schnittstellen seriell RS-485	3
Anzahl der HW-Schnittstellen seriell TTY	0
Anzahl der HW-Schnittstellen USB	0
Anzahl der HW-Schnittstellen parallel	0
Anzahl der HW-Schnittstellen sonstige	0
Anzahl der Schnittstellen PROFINET	0
Unterstützt Protokoll für BACnet	false
Einsatz im Industriebereich zulässig	true
Bremschopper integriert	false
Relative symmetrische Netzspannungstoleranz	10
Unterstützt Protokoll für AS-Interface Safety at Work	false
Höhe	545.9
Unterstützt Protokoll für DeviceNet Safety	false
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung	15
Unterstützt Protokoll für EtherNet/IP	true
Unterstützt Protokoll für PROFIsafe	false
Unterstützt Protokoll für SafetyBUS p	false
Unterstützt Protokoll für PROFINET CBA	false
Netzspannung	380 \| 480
Netzfrequenz	50/60 Hz
Mit Bedienelement	true
Eingangsphasenzahl	3
Tiefe	235
Nennausgangsstrom I2N	31.7
Unterstützt Protokoll für TCP/IP	false
Unterstützt Protokoll für KNX	false
Unterstützt Protokoll für Modbus	false
Unterstützt Protokoll für DeviceNet	true

Schneider Electric GmbH

EUREF-Campus 1

40472 Düsseldorf

de-schneider-service@se.com

Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern &amp Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter, ATV930, mit Bremsmodul. Abmessungen 211 x 546 x 235 mm, Leistung KW 15 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
