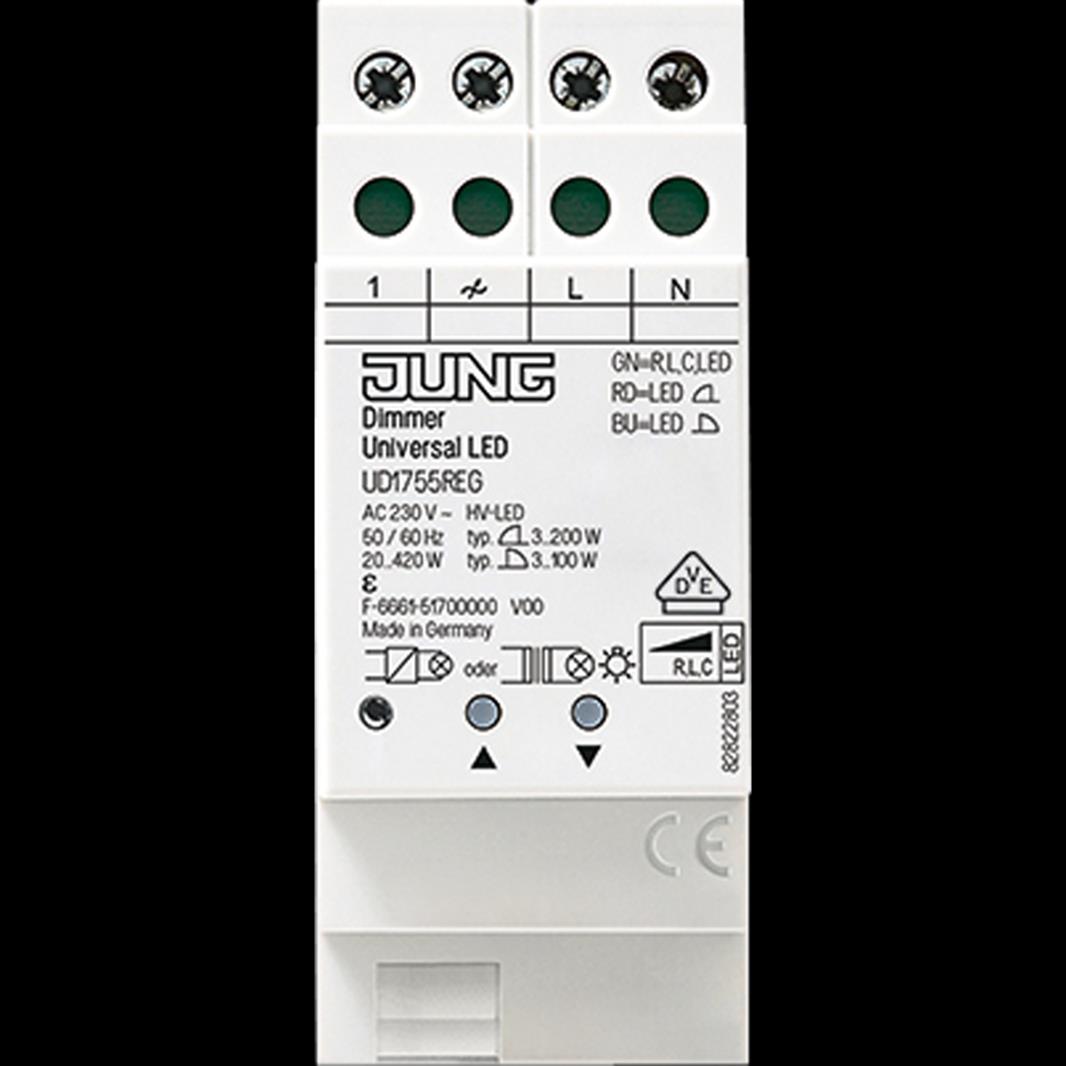

Jung Dimmer Universal LED, mit Nebenstelleneingang, REG

REG-Gehäuse 2 TE
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Beleuchtung
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Die Bedienung erfolgt über die Tasten, Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt

Produkteigenschaften
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Anzeige der eingestellten Betriebsart mittels LED
Einschalten durch lampenschonenden Softstart
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,3 W
Verlustleistung: ca. 3,8 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 420 W
HV-Halogenlampen: 20 ... 420 W
Elektronische Trafos: 20 ... 420 W
Elektronische Trafos mit NV-LED: 20 ... 100 W
Induktive Trafos: 20 ... 420 VA
Induktive Trafos mit NV-LED: 20 ... 100 VA
HV-LED-Lampen dimmbar: typ. 3 ... 100 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W
Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W.
Ohmsch-kapazitiv: 20 ... 420 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 420 VA
Ohmsch und HV-LED: typ. 3 ... 100 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Anzahl Nebenstellen
Nebenstelle 2-Draht 1720 NE: unbegrenzt
Nebenstelle 3-Draht 1723 NE: 10
Drehnebenstelle 3-Draht 1733 DNE: 10
unbeleuchtete Installationstaster: unbegrenzt
Gesamtlänge Nebenstellenleitung: max. 100 m
Gesamtlänge Lastleitung: max. 100 m
Einbaubreite: 36 mm (2 TE)
