Home » Kombiableiter Typ 12 Acti9 iPRD1 12.5r 3PN 400V AC Imax 50kA Fernmeldek. 3606481490223

Artikel

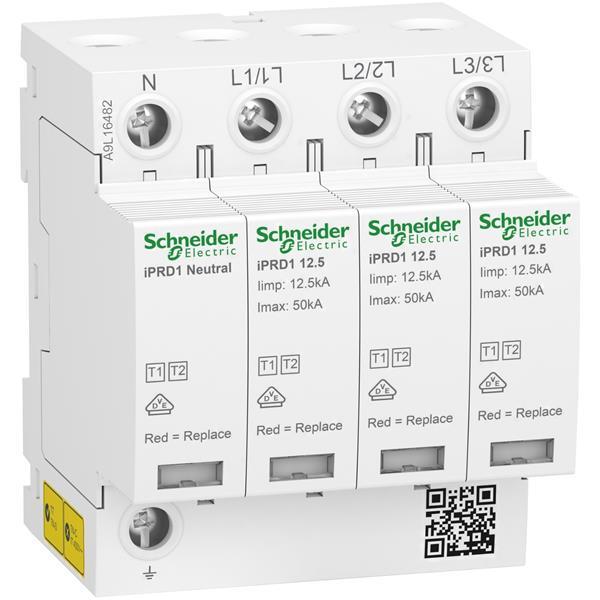

Kombiableiter Typ 1+2, Acti9 iPRD1 12.5r, 3P+N, 400V AC, Imax 50kA, Fernmeldek.

NULL

Schneider A9L16482

weitere Informationen:

Beschreibung

Herstellerinformationen

Technische Details


NennableitstoÃŸstrom (8/20)	20
Nennspannung AC	400
HÃ¶chste Dauerspannung AC	350
Schutzpegel	1.5
Schutzpegel L-N	1.5
Schutzpegel N-PE	1.5
Montageart	Hutschiene TH35
BaugrÃ¶ÃŸe	8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrÃ¤htig)	35
Max. Leiterquerschnitt flexibel (feindrÃ¤htig)	25
Mit Fernmeldekontakt	true
Integrierte Vorsicherung	false
Signalisierung am GerÃ¤t	optisch
PrÃ¼fklasse Typ 2	true
Schutzart (IP)	IP20
Netzform DC	false
Netzform IT	false
Netzform TN	false
Netzform TN-C	false
Netzform TN-C-S	false
Netzform TN-S	true
Netzform TT	true
Netzform sonstige	false
Anzahl der Leiter (ohne Erde)	3
Kurzschlussfestigkeit (Isccr)	50
Max. AbleitstoÃŸstrom (8/20)	50
HÃ¶chste Dauerspannung DC	-
Max. PV-Spannung	-
Höchste Dauerspannung DC	-
Netzform TN	-
Netzform IT	-
Signalisierung am Gerät	-
Netzform TT	-
Netzform TN-S	-
Netzform TN-C-S	-
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	-
Polzahl	-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	-
Fernsignalisierung	-
Folgestromlöschfähigkeit	-
Höchste Dauerspannung AC	-
Schutzpegel N-PE	-
Schutzpegel	-
Nennspannung AC	-
Schutzart (IP)	-
Montageart	-
Schutzpegel L-PE	-
Netzform TN-C	-
Netzform DC	-
Netzform sonstige	-
Prüfklasse	-
Max. Leiterquerschnitt flexibel (feindrähtig)	-
Baugröße	-
Blitzstoßstrom (10/350 µs)	-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	-
Schutzpegel (DC+/DC- - PE)	-
Schutzpegel (DC+ - DC-)	-
Integrierte Vorsicherung	-
Schutzpegel L-N	-
Überstromgeschützter Spannungsabgriff	-
Spannungsschaltende Funkenstreckentechnologie	-
Nennspannung DC	-
Energetisch koordinierte Schutzwirkung zum Endgerät	-
Spezifische Energie (W/R)	-

Schneider Electric GmbH

EUREF-Campus 1

40472 Düsseldorf

de-schneider-service@se.com

Kombiableiter Typ 1+2, Acti9 iPRD1 12.5r. 3-polig+N, Nennspannung (Un) 230/400V AC. max. Ableitstrom Imax 50kA, Nennableitstrom In 20kA. steckbare und austauschbare Schutzmodule. Fernmeldekontakt zur externen Defektmeldung, rote Defektanzeige am Gerät. Sockel drehbar, daher Zuleitung von unten oder oben möglich. Höhe 89,5 mm, Höhe 74 mm, Breite 72 mm, Gewicht 619 Gramm. Normen: IEC 61643-11: 2011 T1, T2 / EN 61643-11: 2012 Type 1 + Type 2. VPE 1 Stück, Preiseinheit 1 Stück. Betriebstemperatur -25°C bis +60°C.

* Wichtiger Hinweis:
Die Installation elektrischer Geräte darf entweder nur mit Zustimmung des jeweiligen Netzbetreibers oder durch einen zugelassenen Elektrofachbetrieb erfolgen!
