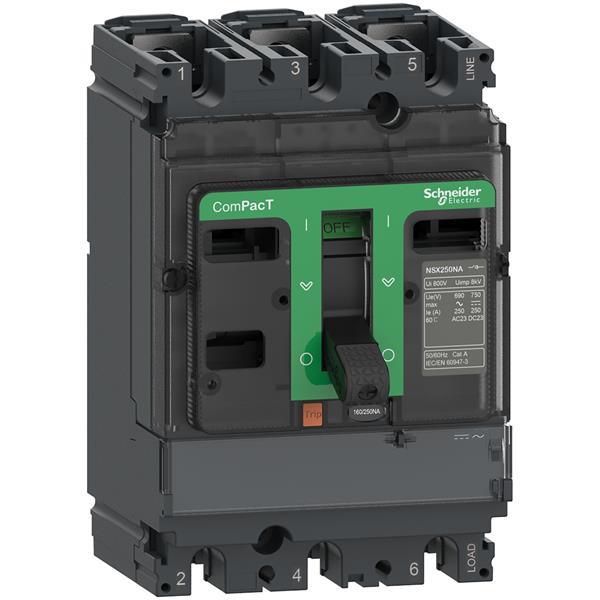

Lasttrennschalter ComPacT NSX250NA, 3 poles, 250 A, AC22A, AC23A

NULL

Schneider C253250S

weitere Informationen:

Beschreibung

Herstellerinformationen

Technische Details


Geeignet fÃ¼r Frontbefestigung 4-Loch	true
AusfÃ¼hrung als Wartungs-/Reparaturschalter	true
Motorantrieb integriert	false
Anzahl der Hilfskontakte als Ã–ffner	0
AusfÃ¼hrung als Wendeschalter	false
Max. Bemessungsbetriebsspannung Ue bei AC	690
AusfÃ¼hrung als NOT-AUS-Einrichtung	false
Bemessungsbetriebsspannung	690 \| 690
Geeignet fÃ¼r Bodenbefestigung	true
Geeignet fÃ¼r Zwischenbau	false
Geeignet fÃ¼r Verteilereinbau	true
AusfÃ¼hrung als Hauptschalter	true
Verriegelbar	true
GerÃ¤tebauart	EinbaugerÃ¤t Festeinbautechnik
Geeignet fÃ¼r Frontbefestigung Zentral	false
AusfÃ¼hrung als Sicherheitsschalter	false
Anzahl der Hilfskontakte als SchlieÃŸer	0
AusfÃ¼hrung des BetÃ¤tigungselements	Knebel
Farbe des BetÃ¤tigungselements	schwarz
SpannungsauslÃ¶ser optional	true
Anzahl der Hilfskontakte als Öffner	0
Schutzart (IP), frontseitig	IP30
Geeignet für Bodenbefestigung	true
Ausführung als Hauptschalter	true
Ausführung als Sicherheitsschalter	false
Geeignet für Verteilereinbau	true
Schaltleistung bei 400 V	-
Ausführung als Wendeschalter	false
Bedingter Bemessungskurzschlussstrom Iq	-
Bemessungsbetriebsleistung bei AC-3, 400 V	-
Anzahl der Hilfskontakte als Schließer	0
Bemessungsdauerstrom bei AC-23, 400 V	250
Farbe des Betätigungselements	schwarz
Geeignet für Frontbefestigung 4-Loch	true
Geeignet für Frontbefestigung Zentral	false
Anzahl der Schalter	1
Bemessungsdauerstrom Iu	250
Anschlussart Hauptstromkreis	Schraubanschluss
Gerätebauart	Einbaugerät Festeinbautechnik
Ausführung als Wartungs-/Reparaturschalter	true
Schutzart (NEMA)	-
Polzahl	3
Bemessungsdauerstrom bei AC-21, 400 V	250
Motorantrieb optional	true
Geeignet für Zwischenbau	false
Bemessungsbetriebsleistung bei AC-23, 400 V	-
Ausführung des Betätigungselements	Knebel
Ausführung als NOT-AUS-Einrichtung	false
Bemessungskurzzeitstromfestigkeit Icw	3.5
Spannungsauslöser optional	true
Anzahl der Hilfskontakte als Wechsler	5

Schneider Electric GmbH

EUREF-Campus 1

40472 Düsseldorf

de-schneider-service@se.com

Dieser ComPacT NSX250NA ist ein kompletter 3-poliger Lasttrennschalter. Es wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dazu ist ein vorgeschalteter Schutz erforderlich. Der Betriebsstrom beträgt 250 A bei 415 VAC 50/60 Hz für die Gebrauchskategorien AC22A und AC23A. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen für diese 3-polige Ausführung betragen 105 mm x 161 mm x 86 mm. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.
