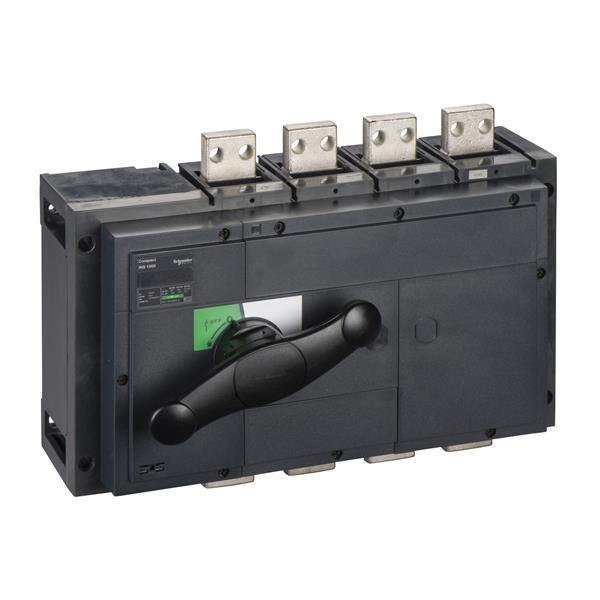

Lasttrennschalter ComPact INS1000 4P 1000A Festeinbau mit schwarzem Drehantrieb

NULL

Schneider 31333

weitere Informationen:

Beschreibung

Herstellerinformationen

Technische Details


AusfÃ¼hrung als Hauptschalter	ja
AusfÃ¼hrung als Sicherheitsschalter	nein
Motorantrieb optional	nein
Geeignet fÃ¼r Frontbefestigung 4-Loch	ja
Geeignet fÃ¼r Zwischenbau	nein
AusfÃ¼hrung des BetÃ¤tigungselements	langerÂ Drehgriff
Verriegelbar	ja
AusfÃ¼hrung als Wartungs-/Reparaturschalter	ja
AusfÃ¼hrung als NOT-AUS-Einrichtung	nein
Anzahl der Hilfskontakte als Ã–ffner	0
Motorantrieb integriert	nein
SpannungsauslÃ¶ser optional	nein
Geeignet fÃ¼r Bodenbefestigung	ja
Geeignet fÃ¼r Frontbefestigung Zentral	ja
Geeignet fÃ¼r Verteilereinbau	ja
AusfÃ¼hrung als Wendeschalter	nein
AusfÃ¼hrung als Hauptschalter	true
AusfÃ¼hrung als Wartungs-/Reparaturschalter	true
AusfÃ¼hrung als Sicherheitsschalter	false
AusfÃ¼hrung als NOT-AUS-Einrichtung	false
Bemessungsdauerstrom Iu	1000
Anzahl der Hilfskontakte als SchlieÃŸer	0
Motorantrieb optional	false
Motorantrieb integriert	false
SpannungsauslÃ¶ser optional	false
GerÃ¤tebauart	EinbaugerÃ¤t Festeinbautechnik
Geeignet fÃ¼r Bodenbefestigung	true
Geeignet fÃ¼r Frontbefestigung 4-Loch	true
Geeignet fÃ¼r Frontbefestigung Zentral	true
Geeignet fÃ¼r Verteilereinbau	true
Geeignet fÃ¼r Zwischenbau	false
AusfÃ¼hrung des BetÃ¤tigungselements	langer Drehgriff
AusfÃ¼hrung als Wendeschalter	false
Farbe des BetÃ¤tigungselements	schwarz
Schutzart (NEMA)	-
Anzahl der Hilfskontakte als Schließer	0
Geeignet für Bodenbefestigung	true
Gerätebauart	Einbaugerät Festeinbautechnik
Ausführung als Sicherheitsschalter	false
Polzahl	4
Bemessungsdauerstrom bei AC-21, 400 V	1000
Schaltleistung bei 400 V	-
Ausführung als NOT-AUS-Einrichtung	false
Bemessungsbetriebsleistung bei AC-3, 400 V	-
Bemessungskurzzeitstromfestigkeit Icw	50
Anzahl der Hilfskontakte als Öffner	0
Schutzart (IP), frontseitig	IP40
Bemessungsdauerstrom bei AC-23, 400 V	1000
Farbe des Betätigungselements	schwarz
Geeignet für Frontbefestigung 4-Loch	true
Geeignet für Frontbefestigung Zentral	true
Anzahl der Schalter	1
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung als Hauptschalter	true
Max. Bemessungsbetriebsspannung Ue bei AC	690
Ausführung als Wartungs-/Reparaturschalter	true
Geeignet für Verteilereinbau	true
Geeignet für Zwischenbau	false
Bemessungsbetriebsleistung bei AC-23, 400 V	560
Ausführung als Wendeschalter	false
Ausführung des Betätigungselements	langer Drehgriff
Bedingter Bemessungskurzschlussstrom Iq	-
Verriegelbar	true
Spannungsauslöser optional	false
Anzahl der Hilfskontakte als Wechsler	4
Bemessungsbetriebsspannung	0 \| 690

Schneider Electric GmbH

EUREF-Campus 1

40472 Düsseldorf

de-schneider-service@se.com

Die Schalter ComPact INS und INV sind Lasttrennschalter mit Drehantrieb. Alle Lasttrennschalter ComPact INS/INV sind geeignet zur Trennung, wie in den Normen IEC 60947-1 und 3 definiert. Die mechanische Bauform der Schalter ComPact stellt sicher, dass die Position des Antriebs immer die Position des Hauptschalters widerspiegelt. die Trennstellung entspricht der Position O (OFF). Der betätigte Antrieb kann nicht die Position OFF anzeigen, wenn der Schalter geöffnet ist. Die Verriegelung in der Position OFF ist nicht möglich, wenn der Schalter geöffnet ist. Gebrauchskategorie AC21A, AC22A und AC23A.

* Wichtiger Hinweis:
Die Installation elektrischer Geräte darf entweder nur mit Zustimmung des jeweiligen Netzbetreibers oder durch einen zugelassenen Elektrofachbetrieb erfolgen!
