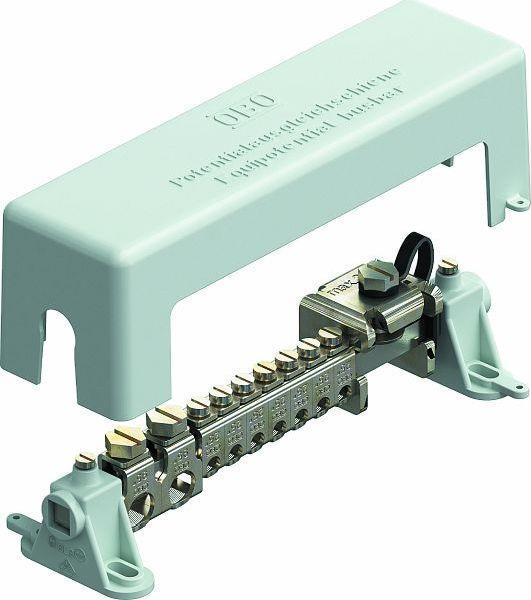

OBO Potentialausgleichsschiene 1801 VDE 217mm grau

NULL

Obo Bettermann 5015650

weitere Informationen:

Beschreibung

Technische Details


Länge	217
Anzahl der Anschlüsse Rundleiter gesamt	0
Höhe	68.5
Bauform	Aufbau modular
Ausführung	mit Abdeckhaube
Isolator	ja
Oberfläche der Klemme	galvanisch/elektrolytisch verzinkt
Anzahl der Anschlüsse Rundleiter 10 mm	0
Anzahl der Anschlüsse Leitung bis 6 mm² starr	0
Anzahl der Anschlüsse Leitung bis 16 mm² starr	0
Anzahl der Anschlüsse Leitung bis 25 mm² starr	7
Anzahl der Anschlüsse Leitung bis 95 mm² starr	2
Explosionsgeprüfte Ausführung	nein
LÃ¤nge	217
HÃ¶he	68.5
AusfÃ¼hrung	mit Abdeckhaube
OberflÃ¤che der Klemme	galvanisch/elektrolytischÂ verzinkt
ExplosionsgeprÃ¼fte AusfÃ¼hrung	nein
Anzahl der AnschlÃ¼sse Rundleiter gesamt	0
OberflÃ¤che der Kontaktschiene	vernickelt
Werkstoff der Klemme	Stahl
Anzahl der AnschlÃ¼sse Rundleiter 8 mm	0
Anzahl der AnschlÃ¼sse Rundleiter 10 mm	0
Anzahl der AnschlÃ¼sse Rundleiter 8-10 mm	0
Anzahl der AnschlÃ¼sse Flachleiter bis 30 mm	1
Anzahl der AnschlÃ¼sse Flachleiter bis 40 mm	0
Anzahl der AnschlÃ¼sse Leitung bis 6 mmÂ² starr	0
Anzahl der AnschlÃ¼sse Leitung bis 16 mmÂ² starr	0
Anzahl der AnschlÃ¼sse Leitung bis 25 mmÂ² starr	7
Anzahl der AnschlÃ¼sse Leitung bis 95 mmÂ² starr	2
Breite	63
Isolator	true
Werkstoff der Kontaktschiene	Messing
Oberfläche der Kontaktschiene	vernickelt
Oberfläche der Klemme	galvanisch/elektrolytisch verzinkt
Anzahl der Anschlüsse Rundleiter 8 mm	0
Anzahl der Anschlüsse Rundleiter 8-10 mm	0
Anzahl der Anschlüsse Flachleiter bis 30 mm	1
Anzahl der Anschlüsse Flachleiter bis 40 mm	0
Explosionsgeprüfte Ausführung	false

Hüingser Ring 52

58710 Menden

info@obo.de

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305. nach VDE 0618, Teil 1. mit Klemmschiene 10 x 10 mm aus Messing, vernickelt. mit kontaktsicheren Reihenklemmen aus Stahl, galvanisch verzinkt. Abdeckhaube und Schienenböcke aus Polystyrol, grau. Abdeckhaube plombierbar / beschriftbar. blitzstromtragfähig 100 kA (10/350). Zugbügel mit Schraubensicherung gegen Selbstlockern (z. B. in der Industrie gefordert)Anschlussmöglichkeiten:. 7 ein- oder mehrdrähtige Leitungen 2,5-25 mm² oder feindrähtige Leitungen bis 16 mm² (max. Ø 7 mm). 2 ein- oder mehrdrähtige Leitungen 25-95 mm² oder feindrähtige Leitungen bis 70 mm² (max. Ø 13,5 mm). 1 Flachleiter 30 x 3,5 mm

* Wichtiger Hinweis:
Die Installation elektrischer Geräte darf entweder nur mit Zustimmung des jeweiligen Netzbetreibers oder durch einen zugelassenen Elektrofachbetrieb erfolgen!
