Technische Details
|
|---|
| 4-Quadrantenbetrieb möglich | false |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0.75 |
| Netzspannung | 380 | 480 |
| Relative symmetrische Netzspannungstoleranz | 10 |
| Einsatz im Wohn- und Gewerbebereich zulässig | false |
| Tiefe | 165 |
| Relative symmetrische Netzfrequenztoleranz | 5 |
| Schutzart (IP) | IP20 |
| Höhe | 196 |
| Art des Umrichters | U-Umrichter |
| Max. Ausgangsfrequenz | 550 |
| Eingangsphasenzahl | 3 |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 0.55 |
| Breite | 73 |
| Nennausgangsstrom I2N | 2.2 |
| Einsatz im Industriebereich zulässig | true |
| Bremschopper integriert | true |
| Ausgangsphasenzahl | 3 |

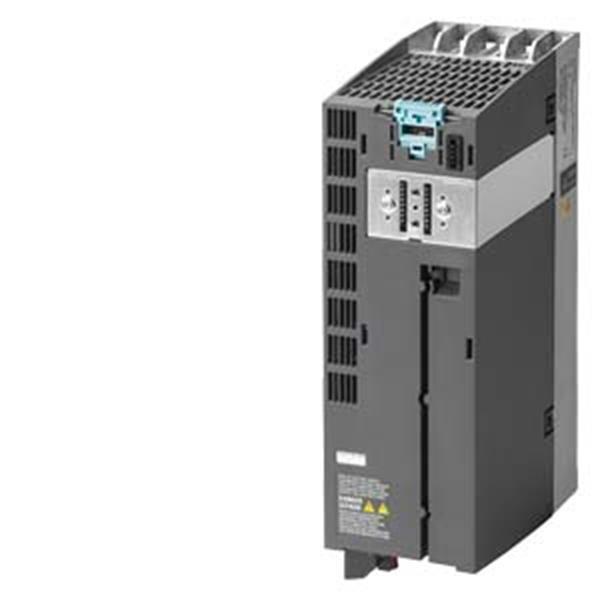

SINAMICS Power Module PM240-2 mit integriertem Klasse-A-Filter mit integriertem Brems-Chopper 3AC380-480V+10/-10% 47-63Hz Leistung hohe Überlast: 0,55kW bei 200% 3S, 150% 57S, 100% 240S, Umgebungstemperatur -10 bis +50°C, Leistung geringe Überlast: 0,75kW bei 150% 3S, 110% 57S, 100% 240S, Umgebungstemperatur -10 bis +40°C 196x 73x 165 (HxBxT), FSA Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware-Version V4.6 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet.Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Ant
* Wichtiger Hinweis:
Die Installation elektrischer Geräte darf entweder nur mit Zustimmung des jeweiligen Netzbetreibers oder durch einen zugelassenen Elektrofachbetrieb erfolgen!
