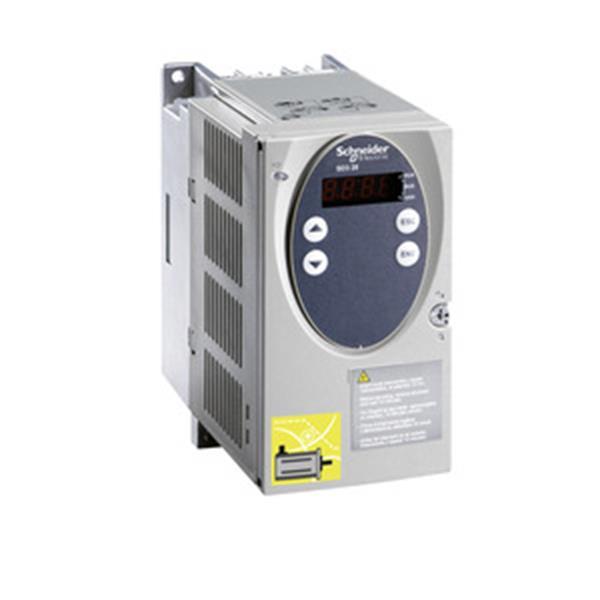

Schrittmotorverstärker Lexium SD328, 2,5 A, Profibus DP, 115/230 V

NULL

Schneider SD328BU25S2

weitere Informationen:

Beschreibung

Herstellerinformationen

Technische Details


UnterstÃ¼tzt Protokoll fÃ¼r INTERBUS	nein
UnterstÃ¼tzt Protokoll fÃ¼r Foundation Fieldbus	nein
UnterstÃ¼tzt Protokoll fÃ¼r AS-Interface Safety at Work	nein
UnterstÃ¼tzt Protokoll fÃ¼r PROFIsafe	nein
Mit optischer Schnittstelle	nein
Nennausgangsstrom I2N	2,5
Anzahl der analogen EingÃ¤nge	-
Netzfrequenz	50/60 Hz
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung	0,27
Mit Bedienelement	ja
Einsatz im Industriebereich zulÃ¤ssig	ja
UnterstÃ¼tzt Protokoll fÃ¼r CAN	nein
UnterstÃ¼tzt Protokoll fÃ¼r PROFINET IO	nein
UnterstÃ¼tzt Protokoll fÃ¼r SERCOS	nein
UnterstÃ¼tzt Protokoll fÃ¼r INTERBUS-Safety	nein
Bremschopper integriert	nein
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung	0.27
Einsatz im Wohn- und Gewerbebereich zulÃ¤ssig	ja
UnterstÃ¼tzt Protokoll fÃ¼r TCP/IP	nein
UnterstÃ¼tzt Protokoll fÃ¼r PROFIBUS	ja
UnterstÃ¼tzt Protokoll fÃ¼r ASI	nein
UnterstÃ¼tzt Protokoll fÃ¼r KNX	nein
UnterstÃ¼tzt Protokoll fÃ¼r Modbus	nein
UnterstÃ¼tzt Protokoll fÃ¼r Data-Highway	nein
UnterstÃ¼tzt Protokoll fÃ¼r DeviceNet	nein
UnterstÃ¼tzt Protokoll fÃ¼r SUCONET	nein
UnterstÃ¼tzt Protokoll fÃ¼r LON	nein
UnterstÃ¼tzt Protokoll fÃ¼r PROFINET CBA	nein
UnterstÃ¼tzt Protokoll fÃ¼r EtherNet/IP	nein
UnterstÃ¼tzt Protokoll fÃ¼r DeviceNet Safety	nein
UnterstÃ¼tzt Protokoll fÃ¼r SafetyBUS p	nein
UnterstÃ¼tzt Protokoll fÃ¼r sonstige Bussysteme	nein
Anzahl der HW-Schnittstellen seriell RS-485	0
Mit PC-Anschluss	nein
4-Quadrantenbetrieb mÃ¶glich	nein
UnterstÃ¼tzt Protokoll fÃ¼r BACnet	nein
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung	-
Relative symmetrische Netzspannungstoleranz	-
Relative symmetrische Netzfrequenztoleranz	-
Anzahl der digitalen EingÃ¤nge	-
Anzahl der digitalen AusgÃ¤nge	-
Anzahl der analogen AusgÃ¤nge	-
Max. Ausgangsfrequenz	-
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung	0.27
Einsatz im Industriebereich zulÃ¤ssig	true
Einsatz im Wohn- und Gewerbebereich zulÃ¤ssig	true
UnterstÃ¼tzt Protokoll fÃ¼r TCP/IP	false
UnterstÃ¼tzt Protokoll fÃ¼r PROFIBUS	true
UnterstÃ¼tzt Protokoll fÃ¼r CAN	false
UnterstÃ¼tzt Protokoll fÃ¼r INTERBUS	false
UnterstÃ¼tzt Protokoll fÃ¼r ASI	false
UnterstÃ¼tzt Protokoll fÃ¼r KNX	false
UnterstÃ¼tzt Protokoll fÃ¼r Modbus	false
UnterstÃ¼tzt Protokoll fÃ¼r Data-Highway	false
UnterstÃ¼tzt Protokoll fÃ¼r DeviceNet	false
UnterstÃ¼tzt Protokoll fÃ¼r SUCONET	false
UnterstÃ¼tzt Protokoll fÃ¼r LON	false
UnterstÃ¼tzt Protokoll fÃ¼r PROFINET IO	false
UnterstÃ¼tzt Protokoll fÃ¼r PROFINET CBA	false
UnterstÃ¼tzt Protokoll fÃ¼r SERCOS	false
UnterstÃ¼tzt Protokoll fÃ¼r Foundation Fieldbus	false
UnterstÃ¼tzt Protokoll fÃ¼r EtherNet/IP	false
UnterstÃ¼tzt Protokoll fÃ¼r AS-Interface Safety at Work	false
UnterstÃ¼tzt Protokoll fÃ¼r DeviceNet Safety	false
UnterstÃ¼tzt Protokoll fÃ¼r INTERBUS-Safety	false
UnterstÃ¼tzt Protokoll fÃ¼r PROFIsafe	false
UnterstÃ¼tzt Protokoll fÃ¼r SafetyBUS p	false
UnterstÃ¼tzt Protokoll fÃ¼r sonstige Bussysteme	false
Anzahl der HW-Schnittstellen parallel	0
Anzahl der HW-Schnittstellen sonstige	0
Mit optischer Schnittstelle	false
4-Quadrantenbetrieb mÃ¶glich	false
Schutzart (IP)	IP20
HÃ¶he	145
Tiefe	140
Anzahl der analogen AusgÃ¤nge	1
Anzahl der analogen EingÃ¤nge	3
Anzahl der digitalen AusgÃ¤nge	2
Anzahl der digitalen EingÃ¤nge	6
UnterstÃ¼tzt Protokoll fÃ¼r BACnet	false
Schutzart (NEMA)	-
Anzahl der analogen Eingänge	3
4-Quadrantenbetrieb möglich	false
Anzahl der HW-Schnittstellen Industrial Ethernet	0
Anzahl der HW-Schnittstellen seriell RS-422	1
Einsatz im Industriebereich zulässig	true
Einsatz im Wohn- und Gewerbebereich zulässig	true
Anzahl der analogen Ausgänge	1
Unterstützt Protokoll für LON	false
Unterstützt Protokoll für Foundation Fieldbus	false
Unterstützt Protokoll für DeviceNet Safety	false
Unterstützt Protokoll für PROFIsafe	false
Unterstützt Protokoll für SafetyBUS p	false
Unterstützt Protokoll für PROFINET CBA	false
Unterstützt Protokoll für PROFINET IO	false
Nennausgangsstrom I2N	2.5
Unterstützt Protokoll für Modbus	false
Unterstützt Protokoll für Data-Highway	false
Ausgangsphasenzahl	3
Art des Umrichters	sonstige
Breite	72
Mit PC-Anschluss	false
Anzahl der digitalen Ausgänge	2
Anzahl der digitalen Eingänge	6
Anzahl der HW-Schnittstellen seriell RS-232	0
Anzahl der HW-Schnittstellen seriell TTY	0
Anzahl der HW-Schnittstellen USB	0
Anzahl der Schnittstellen PROFINET	0
Unterstützt Protokoll für SERCOS	false
Unterstützt Protokoll für BACnet	false
Bremschopper integriert	false
Relative symmetrische Netzspannungstoleranz	10
Relative symmetrische Netzfrequenztoleranz	5
Unterstützt Protokoll für AS-Interface Safety at Work	false
Höhe	145
Unterstützt Protokoll für EtherNet/IP	false
Max. Ausgangsfrequenz	200000
Netzspannung	100 \| 240
Unterstützt Protokoll für INTERBUS-Safety	false
Mit Bedienelement	true
Eingangsphasenzahl	1
Max. Ausgangsspannung	24
Unterstützt Protokoll für SUCONET	false
Unterstützt Protokoll für sonstige Bussysteme	false
Unterstützt Protokoll für TCP/IP	false
Unterstützt Protokoll für ASI	false
Unterstützt Protokoll für PROFIBUS	true
Unterstützt Protokoll für CAN	false
Unterstützt Protokoll für INTERBUS	false
Unterstützt Protokoll für KNX	false
Unterstützt Protokoll für DeviceNet	false

Schneider Electric GmbH

EUREF-Campus 1

40472 Düsseldorf

de-schneider-service@se.com

Schrittmotorverstärker der Reihe Lexium SD328. Der SD328 ist ein universell einsetzbarer Schrittmotorverstärker. In Kombination mit ausgewählten 3phasigen Schrittmotoren entsteht ein sehr kompaktes und leistungsfähiges Antriebssystem. Sollwerte werden typischerweise von einer übergeordneten SPS oder einem Motion Controller vorgegeben und überwacht. Dieser Verstärker verfügt über eine Profibus DP-Busansteuerung und zusätzlichen Analogeingang, sowie serielle Modbus-Schnittstelle. Der Spitzenstrom beträgt bis zu 2,5 A. Die Versorgungsspannung ist umschaltbar zwischen 115/230 VAC und ein EMV-Filter ist integriert.

* Wichtiger Hinweis:
Die Installation elektrischer Geräte darf entweder nur mit Zustimmung des jeweiligen Netzbetreibers oder durch einen zugelassenen Elektrofachbetrieb erfolgen!
