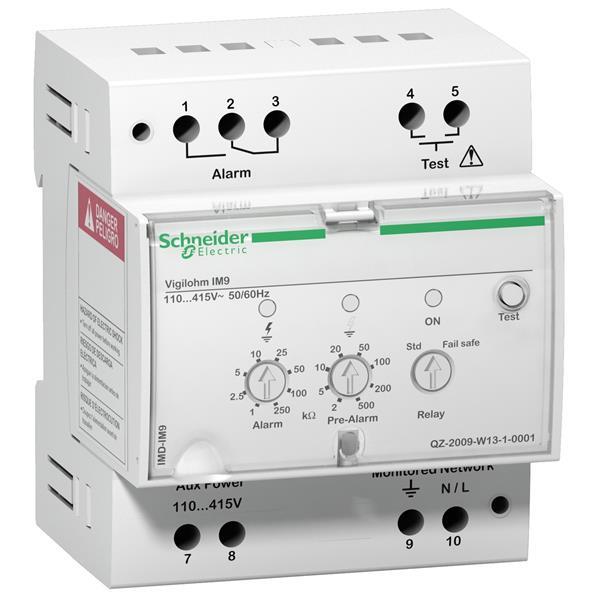

Vigilohm IM9 110-415Vac

NULL

Schneider IMD-IM9

weitere Informationen:

Beschreibung

Herstellerinformationen

Technische Details


Bemessungssteuerspeisespannung Us bei AC 60 Hz	110 \| 415
Anzeige des Isolationswertes	nein
Tiefe	67,5
AusfÃ¼hrung des elektrischen Anschlusses	Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz	110 \| 415
Bemessungssteuerspeisespannung Us bei DC	125 \| 250
Mit abnehmbaren Klemmen	ja
Fehlerspeicherung mÃ¶glich	nein
Anzahl der Kontakte als SchlieÃŸer	0
Tiefe	67.5
NetzableitkapazitÃ¤t	-
Bemessungssteuerspeisespannung bei AC 50 Hz	110 \| 415
Bemessungssteuerspeisespannung bei AC 60 Hz	110 \| 415
Bemessungssteuerspeisespannung bei DC	125 \| 250
Spannungsart zur BetÃ¤tigung	AC/DC
Mit abnehmbaren Klemmen	true
Funktion	fÃ¼r Wechselstromnetze
Bemessungsspannung	0 \| 600
NetzableitkapazitÃ¤t	60
Ansprechwert Impedanz 1	2 \| 500
Ansprechwert Impedanz 2	1 \| 250
Anzeige des Isolationswertes	false
Fehlerspeicherung mÃ¶glich	false
Anzahl der Kontakte als Ã–ffner	0
HÃ¶he	90
Netzableitkapazität	60
Höhe	90
Anzahl der Kontakte als Schließer	0
Bemessungssteuerspeisespannung DC	125 \| 250
Ausführung des elektrischen Anschlusses	Schraubanschluss
Funktion	für Wechselstromnetze
Spannungsart zur Betätigung	AC/DC
Bemessungssteuerspeisespannung AC 50 Hz	110 \| 415
Bemessungssteuerspeisespannung AC 60 Hz	110 \| 415
Anzahl der Kontakte als Öffner	0
Anzahl der Kontakte als Wechsler	1
Fehlerspeicherung möglich	false
Bemessungsfrequenz	45 \| 440
Breite	71

Schneider Electric GmbH

EUREF-Campus 1

40472 Düsseldorf

de-schneider-service@se.com

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Gemäß den Normen wird empfohlen, Ihre Systeme mit Isolationsüberwachungsgeräten (IMD) auszurüsten. Dieses Gerät ist für die Überwachung von reinen AC-Systemen mit begrenzter Größe und geringen Störungen geeignet. Es misst den Netzisolationswiderstand durch Einspeisung eines Gleichstroms zwischen Netz und Erde. Die Konfiguration hängt von der Installation ab. Die Einstellungen sind auf der Vorderseite des Geräts verfügbar. Die Einstellungen betreffen Alarm- und Voralarmschwellen. Es ist mit einem manuellen Autotest ausgestattet. Fällt der Isolationswiderstand des Systems unter den eingestellten Schwellenwert, d.h. liegt ein Erdschluss vor, wird über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Dieses Produkt kann auf einer DIN-Schiene installiert werden.
