Die KNX-Spannungsversorgung 320 mA erzeugt und überwacht die KNX-Systemspannung (SELV). Mit der integrierten Drossel wird die Buslinie von der Spannungsversorgung entkoppelt. Der Spannungsausgang ist kurzschlussfest und überlastsicher. Die zweifarbige LED zeigt den Status des Gerätes an. Die Spannungsversorgung verfügt über einen Weitbereichseingang für die Versorgungsspannung im Bereich 85.265 V AC, 50/60 Hz.

Modul zum Einstecken in das Raum-Controller-Grundgerät. Es besitzt zwei überlastsichere, geräuschlose und verschleißfreie Ausgänge zum Steuern von elektrothermischen Heizungsstellantrieben mit einer Spannung von 230 V AC/DC, max. 700 mA Dauerstrom.

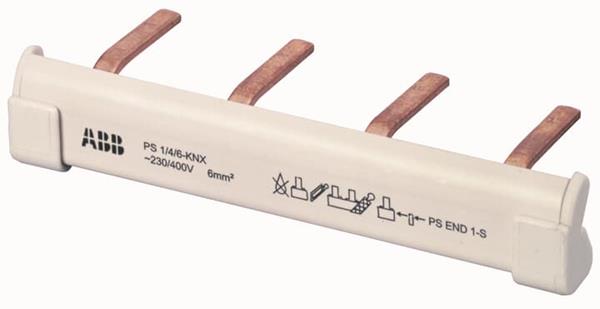

Die Phasenschiene erlaubt eine schnelle und fehlerfreie Verdrahtung der Lastseite von ABB i-bus® Reiheneinbaugeräten (z.B. 10A u. 16A SA/S) und reduziert dadurch den Verdrahtungsaufwand. Die 6 qmm Schiene kann gekürzt werden um eine beliebige Anzahl von Stromkreisen mit nur einer Einspeisung zu versorgen

Zur Steuerung von Heiz- und Kühlanwendungen im Raum, wie z.B. Heizkörper, Fußbodenheizungoder einer Kühldecke. Das Gerät verfügt über 4 Kanäle, die jeweils zur unabhängigen Steuerung einer Heiz- oder Kühlanwendung genutzt werden können. Jeder Kanal hat einen elektronischen Ventilausgang zur Steuerung eines thermoelektrischen Stellantriebs, sowie 3 Eingänge zur Erfassung und Überwachung des Raumzustand (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor). Zudem ist es möglich, ein analoges Raumbediengerät (SAR/A) mit den Eingängen des Gerätes zu verbinden. Zur Regelung der Raumtemperatur verfügt das Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.

Automatisierungscontroller mit vordefinierten Automatisierungsmodulen für eine durchgängige Heizung-, Lüftung- und Klimatechnik (HLK) Automatisierung von den Primäranlagen bis zur Raumautomation zur Erreichung der Energieeffizienzziele wie EN 15232. Automationsmodule wie zum Beispiel Wärmebedarfsberechnung, Zeitpläne sowie Wertaufzeichnung. Eigene Automatisierungsmodule können mit einem grafischen Logik-Editor erstellt werden. Das Gerät besitzt zur Anzeige und Bedienung eine Weboberfläche die automatisch erzeugt wird. Integriertes BACnet/IP Gateway zur Verbindung des KNX-Systems mit der Gebäudeleittechnik und anderen übergeordneten BACnet Systemen. Bidirektionaler Datenaustausch zwischen KNX und BACnet.Die Inbetriebnahme erfolgt vollständig in der ETS Version 5.6 oder höher. Eine zusätzliche externe Software ist nicht erforderlich. Das Gerät besitzt einen KNX TP Anschluss und benötigt zum Betrieb eine Hilfsversorgung von 24 V AC/DC oder PoE.

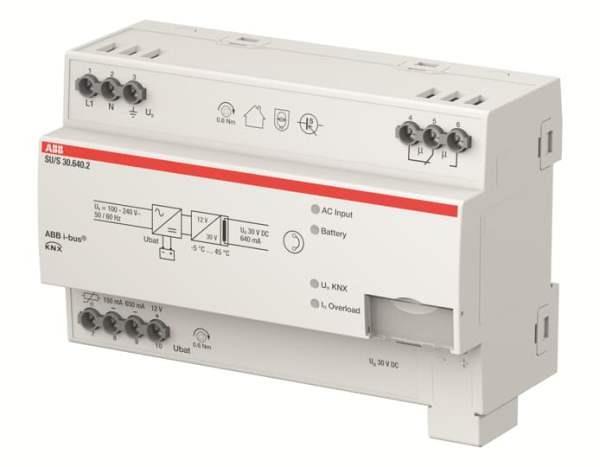

Spannungsversorgung mit integrierter Drossel zur Erzeugung und Überwachung der ABB i-bus® Systemspannung. Busanschluss über Busanschlussklemme. Es können bis zu 2 Akkus angeschlossen werden, die die Spannungsversorgung bei Netzausfall puffern. Der Akku wird im Normalbetrieb von der Spannungsversorgung geladen. Mit potenzialfreiem Kontakt zur Störungsmeldung. Die Spannungsversorgung verfügt über einen Weitbereichseingang für die Versorgungsspannung im Bereich 85.265 V AC,50/60 Hz.

Zur Steuerung von Fan Coil Units bzw. Gebläsekonvektoren. Über zwei elektronische Ausgänge können zwei thermoelektrische Ventilantriebe oder ein motorbetriebener Ventilantrieb zum Heizen oder Kühlen gesteuert werden. Zur Lüftersteuerung besitzt das Gerät drei Relaisausgänge. Ein Relaisausgang schaltet eine zusätzliche Last von bis zu 16 A, wie z. B. eine elektrische Zusatzheizung. Über 4 Eingänge kann der Raumstatus erfasst und überwacht werden (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor). Außerdem ist es möglich, ein analoges Raumbediengerät (SAR/A oder SAF/A) mit den Eingängen des Gerätes zu verbinden. Zur Regelung der Raumtemperatur verfügt das Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann. Der FCC/S 1.1.2.1 verfügt über eine einfach zu nutzende Vorortbedienung. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.

Das Gerät dient, in Verbindung mit einer Universalschnittstelle US/U 2.2 oder US/U 4.2 und einem Raumtemperaturregler, zur Temperaturregelung von Einzelräumen. Therm. Stellantriebe für Heizkörperventile werden geräuschlos und verschleißfrei angesteuert.

Stromwandler zur Kombination mit dem UMC (>63A) für einen empfohlenen Strombereich bis 850A. Linearer Wandler, 3-phasig mit Klemmblock, vorgesehen für Anschlussleitungen Cu 2,5mm².

Zum Steuern von thermoelektrischen Stellantrieben in Heiz-/Kühlsystemen bei 24...230 V AC. Die Ausgänge sind kurzschluss- und überlastsicher und können über die manuelle Bedienung bei der Inbetriebnahme gesteuert werden.

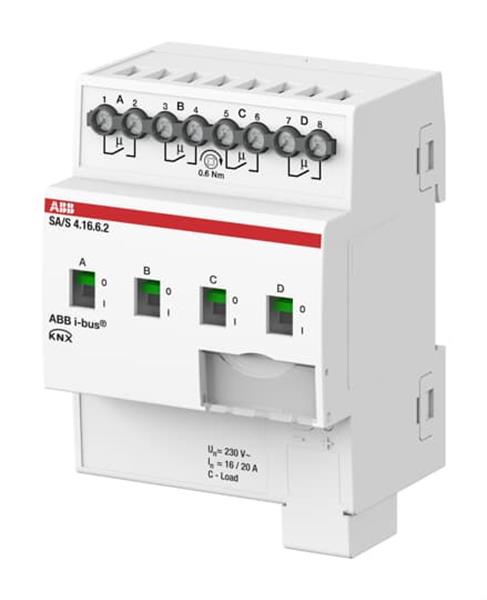

Schaltet mit 4 unabhängige potenzialfreien Kontakten elektrische Verbraucher über ABB i-bus®. Für jeden Ausgang ist die Handbedienung des Kontakts möglich. Der Schaltzustand des Kontakts wird angezeigt. Die 16/20A, 16A-AC3, C-Last-Reihe ist besonders geeignet zum Schalten von Lasten mit hohen Einschaltstromspitzen wie Leuchtmittel mit Kompensationskondensatoren oder Leuchtstofflampenlasten nach DIN EN 60669.

Schaltet mit 8 unabhängige potenzialfreien Kontakten elektrische Verbraucher über ABB i-bus®. Für jeden Ausgang ist die Handbedienung des Kontakts möglich. Der Schaltzustand des Kontakts wird angezeigt. Die 10A-Reihe ist besonders geeignet zum Schalten von ohmschen, induktiven und kapazitiven Lasten, wie auch Leuchtstofflampenlasten nach DIN EN 60669.

Für den Busanschluss der Geräte mit Busanschlussklemme auf der Frontseite. Vorgefertigte Brücken zur Verbindung der Geräte waagrecht oder senkrecht.

zur temporären Versorgung von KNX-Geräten während der Inbetriebnahme. Durch Eurostecker und Steckklemme schneller Anschluss und Versorgung von Geräten mit Handbedienung(z.B. FCA/S).

Für Busch-priOn Power-Busankoppler. Das kompakte REG Gerät liefert eine Ausgangsspannung von 24 V DC mit einem maximalen Ausgangsstrom von 2,5A.

Der 10A Combi-Aktor besitzt 24 unabhängige Schaltrelais mit denen individuell elektrische Verbraucher oder paarweise 230V AC Jalousien über ABB i-bus® geschaltet werden können. Eine manuelle Bedienung der Ausgänge ist möglich. Der Schalt- oder Fahrzustand des Ausgangs wird angezeigt. Manuelle Bedienung des Gerätes kann gesperrt werden. Es handelt sich um ein KNX-Gerät und benötigt keine zusätzliche Spannungsversorgung.

Akku 12 V, 27 Ah, wartungsfrei zum Einbau in die Zentralen

Für die Regelung eines Heiz- oder Kühlkreises. Das Gerät verfügt über 2 Kanäle, jeder mit zwei elektronischen Ausgängen zur Ansteuerung des 3-Wege Mischerventils (3-Punkt) eines Heiz- oder Kühlkreises. Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet. Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.

Die Zählerschnittstelle erfasst Verbrauchs- und Messwerte von Energiezählern und sendet sie über ABB i-bus® KNX. Das Gerät verfügt über eine Infrarotschnittstelle über die wahlweise ABB Energiezähler der A-Serie, B-Serie und vom Typ DELTA und ODIN ausgelesen werden können.

Zur Steuerung von Fan Coil Units bzw. Gebläsekonvektoren. Über einen elektronischen Ausgang kann ein thermoelektrischer Stellantrieb zum Heizen oder Kühlen gesteuert werden. Zur Lüftersteuerung besitzt das Gerät drei Relaisausgänge. Über 4 Eingänge kann der Raumstatus erfasst und überwacht werden (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor). Außerdem ist es möglich, ein analoges Raumbediengerät (SAR/A oder SAF/A) mit den Eingängen des Gerätes zu verbinden. Zur Regelung der Raumtemperatur verfügt das Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.

Zur Steuerung von bis zu zwölf thermoelektrischen 24-V-DC- oder analogen 0-10-V-Ventilantrieben (zwei pro Kanal). Mit integrierter Stromversorgung für die Ventilantriebe. Das Gerät verfügt über einen integrierten Relaisausgang zum Schalten der Heizkreispumpe in Abhängigkeit vom Steuerwert der Ventilausgänge. Die Ventilausgänge können vom internen oder externen Raumtemperaturregler gesteuert werden. Das Gerät ist für den Einbau in das (Fuß-) Heizungsverteilungssystem geeignet.

Zur Steuerung von Fan Coil Units bzw. Gebläsekonvektoren. Über zwei elektronische Ausgänge können zwei thermoelektrische Ventilantriebe oder ein motorbetriebener Ventilantrieb zum Heizen oder Kühlen gesteuert werden. Zur Lüftersteuerung besitzt das Gerät einen Analogausgang. Ein Relaisausgang schaltet eine zusätzliche Last von bis zu 16 A, wie z. B. eine elektrische Zusatzheizung. Über 4 Eingänge kann der Raumstatus erfasst und überwacht werden (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor). Außerdem ist es möglich, ein analoges Raumbediengerät (SAR/A oder SAF/A) mit den Eingängen des Gerätes zu verbinden. Zur Regelung der Raumtemperatur verfügt Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.

findet Anwendung als Schnittstelle zwischen Sensoren der Sicherheitstechnik und dem KNX. Das Gerät besitzt Eingänge, sogenannte Meldergruppen. Sie dienen dem überwachten Anschluss von passiven Meldern (z.B. Magnetkontakten und/oder Glasbruchsensoren) an ABB i-bus® KNX oder zum Anschluss von potentialfreien Kontakten in Anwendungen mit erhöhten Sicherheitsanforderungen. Es stehen 3 Relaiskontakte zur Verfügung zur direkten Ansteuerung der Signalgeber oder Meldung von Statusinformationen. Das Sicherheitsterminal kann als System mit selbständiger Alarmlogik oder in Kombination mit dem Sicherheitsmodul SCM/S oder einer Einbruchmelderzentrale (GM/A 8.1 oder L240 mit KNX Schnittstelle XS/S) verwendet werden. Das Gerät benötigt eine externe 12 V DC SELV Hilfsspannung (z.B. NTU/S 12.2000.1).

Erweiterungsmodul für den BAC/S Gebäudeautomationscontroller KNX mit 16 digitalen Eingängen für 100 - 240 V AC. Anschluss der Leitungen über steckbare Federklemmen.
