Funk-4-Kanal-Taster im E-Design55, 80x80mm außen, Rahmen-Innenmaß 55x55mm, 15mm hoch. Sehr leise und mit Batterie (Lebensdauer 2-7 Jahre). Funktaster mit Doppelwippe können vier auswertbare Signale senden: Zwei Wippen je oben und unten drücken. Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beiliegenden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden. Über einer 55mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet.

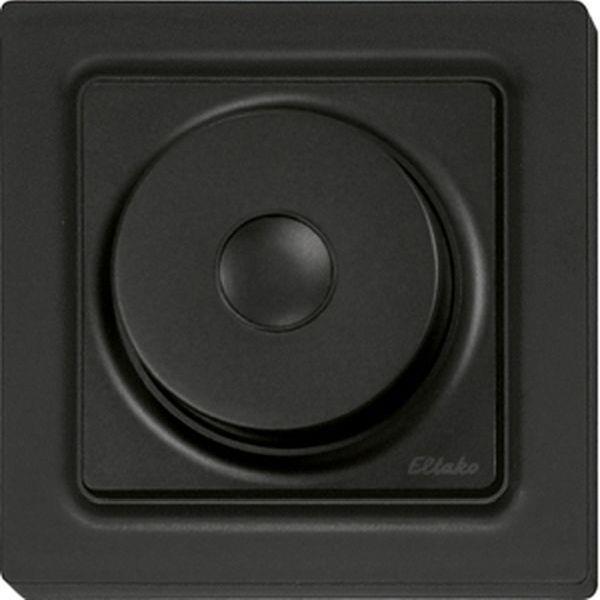

Universal-Dimmschalter mit automatischer Lampenerkennung. Stand-by-Verlust nur 0,3 Watt. Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. 1 Teilungseinheit. Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik und der Dimmart. Bis zu 3600W mit Leistungszusätzen an den Anschlüssen X1 und X2. Die Steuereingänge sind von der Versorgungs- und Schaltspannung galvanisch getrennt. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Ab 110V Steuerspannung Glimmlampenstrom 5mA (nicht bei RTD). Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Die Funktionen und Zeiten werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und auf dem LC-Display angezeigt. Eine Tastensperre ist möglich.

1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 400W, Glühlampen 2000 Watt. Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Stand-by-Verlust nur 0,8 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 33mm tief. Versorgungs- und Steuerspannung örtlich 230V. Beim Ausfall der Versorgungsspannung bleibt der Schaltzustand erhalten. Bei wiederkehrender Versorgungsspannung wird definiert ausgeschaltet. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Zusätzlich zum Funk-Steuereingang über eine innenliegende Antenne kann dieser Funkaktor auch mit einem eventuell davor montierten konventionellen Steuertaster örtlich gesteuert werden. Ein Glimmlampenstrom ist nicht zugelassen. Es können verschlüsselte Sensoren eingelernt werden. Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Jede Zustandsänderung sowie eingegangene Zentralsteuer-Telegramme werden dann mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in andere Aktoren, Professional Smart Home-Controller und in Universalanzeigen eingelernt werden. Szenen-Steuerung: Mit einem der vier Steuersignale eines als Szenentaster eingelernten Tasters mit Doppelwippe können mehrere FSR61 zu einer Szene ein- bzw. ausgeschaltet werden. Mit dem oberen Drehschalter werden in der Stellung LRN bis zu 35 Funktaster zugeordnet, davon ein oder mehrere Zentralsteuerungs-Taster. Außerdem Funk-Fenster-Türkontakte mit der Funktion Schließer oder Öffner bei geöffnetem Fenster, Funk-Außen-Helligkeitssensoren FAH und Funk-Bewegungsmelder FBH. Danach wird damit die gewünschte Funktion dieses Stromstoß-Schaltrelais gewählt: ER = Schaltrelais. ESV = Stromstoßschalter. Gegebenenfalls mit Rückfallverzögerung, dann +Taster-Dauerlicht = ESV mit Taster-Dauerlicht. +Ausschaltvorwarnung = ESV mit Ausschaltvorwarnung. +Taster-Dauerlicht und Ausschaltvorwarnung = ESV mit Taster-Dauerlicht und Ausschaltvorwarnung. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 2 Stunden automatisch ausgeschaltet wird oder durch Tasten ausgeschaltet werden kann. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem automatischen Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Mit dem unteren Drehschalter kann in der Funktion ESV die Rückfallverzögerung von 2 bis 120 Minuten eingestellt werden. In der Stellung unendlich normale Stromstoßschalter-Funktion ES ohne Rückfallverzögerung, ohne Taster-Dauerlicht und ohne Ausschaltvorwarnung. In der Stellung ER = Schaltrelais des anderen Drehschalters erfüllt dieser zweite Drehschalter in den Einstellungen außer unendlich eine Sicherheits- und Stromspar-Funktion: Sollte der Ausschaltbefehl nicht erkannt werden, z.B. wegen eines klemmenden oder zu hastig betätigten Tasters, schaltet das Relais nach Ablauf der zwischen 2 und 120 Sekunden einstellbaren Zeit automatisch ab. Wurde ein FTK eingelernt, ist diese Zeitfunktion ausgeschaltet. Dämmerungsschalter mit eingelerntem Funk-Außen-Helligkeitssensor FAH und Bewegungserkennung mit eingelerntem Funk-Bewegungsmelder FBH gemäß Bedienungsanleitung. Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.

2 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.

2 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,03-0,4 Watt. Prioritäten der Zentralsteuerung wählbar. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Örtliche Universal-Steuerspannung 8..230V UC. Mit zusätzlichen Steuereingängen zentral ein und zentral aus für 8..230V UC, vom örtlichen Steuereingang galvanisch getrennt. Versorgungsspannung wie die örtliche Steuerspannung. Sehr geringes Schaltgeräusch. Glimmlampenstrom ab 110V Steuerspannung bis 50mA in den Schalter­stellungen 1 bis 3 und 5 bis 7. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Mit Ansteuerungs-LED. Diese blinkt nach 15 Sekunden bei blockiertem örtlichen Taster, nicht in den Drehschalter-Stellungen 4 und 8. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentral­steuerung ausgenommen werden: ZE+ZA = Zentral ein und zentral aus sind wirksam, wobei für zentral ein eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZE = Nur zentral ein ist wirksam, wobei eine Ansprechver­zögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZA = Nur zentral aus ist wirksam. ZE+ZA durchgestrichen= Keine Zentralsteuerung ist wirksam. Mit dem unteren Drehschalter können verschiedene Prioritäten eingestellt werden. Diese legen fest, welche anderen Steuereingänge gesperrt sind, solange ein Steuereingang dauererregt ist. Außerdem wird hierbei entschieden, wie sich der Stromstoßschalter ES12Z bei Ausfall und Wiederkehr der Versorgungsspannung verhalten soll: In den Schalterstellungen 1 bis 4 bleibt die Schaltstellung bei dem Ausfall unverändert, in den Schalterstellungen 5 bis 8 wird ausgeschaltet. Anliegende Zentralbefehle werden nach der Wiederkehr sofort ausgeführt. OFF = Dauer AUS, ON = Dauer EIN. 1 und 5 = Keine Priorität. Auch bei dauererregten Zentral-Steuereingängen kann örtlich getastet werden. Der letzte Zentralbefehl wird ausgeführt. Dies ist die Einstellung ab Werk. 2 und 6 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral aus hat jedoch Vorrang vor Dauererregung zentral ein. 3 und 7 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral ein hat jedoch Vorrang vor Dauererregung zentral aus. 4 und 8 = Priorität für dauererregten örtlichen Taster. Zentralbefehle werden solange nicht ausgeführt. Ein Glimmlampenstrom ist in diesen Stellungen nicht zugelassen.

Netzüberwachungsrelais mit Drehfeldüberwachung. 1 Wechsler potenzialfrei 10A/250V AC. 1 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.

Universalrahmen E-Design55. 1-fach-Rahmen R1UE55, 80x80mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.

1 Schließer nicht potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuerspannung 230V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Zeiteinstellung bis 120 Minuten in der Funktion ESV. Am Steuereingang können Taster mit einem Glimmlampenstrom bis 50mA angeschlossen werden. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Wird in der Funktion ESV die Verzögerungszeit auf Minimum gestellt, ist die Rückfallverzögerung ausgeschaltet und es ergibt sich die normale Stromstoßschalter-Funktion ES. Auf die Funktion Schaltrelais ER umschaltbar. In der Funktion ER ist kein Glimmlampenstrom zulässig und sollte nur der Steuereingang A1-A2 verwendet werden. In der Funktion ER auch zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 2 Stunden automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung.

Funk-Signalgeber für Einzelmontage 80x80x17mm oder Montage in das E-Design55-Schaltersystem. Interner akustischer ­Signalgeber mit einer Lautstärke von mindestens 80dB. Versorgungs­spannung 230V. Stand-by-Verlust 0,8 Watt. Smart Home Aktor. Es können bis zu 32 Funktaster, Funk-Fensterkontakte sowie Bewegungssensoren eingelernt werden.

Schaltaktor Beschattungselemente und Rollladen mit 2 Kanälen für zwei 230V-Motoren. 2+2 Schließer 4A/250V AC, nicht potenzialfrei. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Stand-by-Verlust nur 0,8 Watt. Montage in die 230V-Netzanschlussleitung, zum Beispiel in Zwischendecken und Leuchten. 166mm lang, 46mm breit und 31mm tief. Mit Kabel-Zugentlastung. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Motoren. Ein Motor wird an 1, 2 und N angeschlossen, ein zweiter Motor gegebenenfalls an 3, 4 und N. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Die Taster können entweder als Richtungstaster oder als Universaltaster eingelernt werden: Örtliche Steuerung mit Universaltaster: Mit jedem Impuls wechselt die Schaltstellung in der Reihenfolge Auf, Halt, Ab, Halt. Örtliche Steuerung mit Richtungstaster: Mit einem Tastimpuls oben wird die Schaltstellung Auf gezielt aktiviert. Mit einem Tastimpuls unten wird hingegen die Schaltstellung Ab gezielt aktiviert. Ein weiterer Impuls von einem der beiden Taster unterbricht den Ablauf sofort. Zentralsteuerung dynamisch ohne Priorität: Mit einem Steuersignal eines als Zentralsteuerungs-taster ohne Priorität eingelernten Tasters wird gezielt die Schaltstellung Auf oben oder Ab unten aktiviert. Ohne Priorität deswegen, weil diese Funktion von anderen Steuersignalen übersteuert werden kann. Zentralsteuerung dynamisch mit Priorität: Mit einem Steuersignal von mindestens 2 Sekunden eines als Zentralsteuerungstaster mit Priorität eingelernten Tasters wird gezielt die Schaltstellung Auf oben und Ab unten aktiviert. Mit Priorität deswegen, weil diese Steuersignale nicht von anderen Steuersignalen übersteuert werden können, solange, bis der Zentralbefehl durch einen Tastimpuls Auf oder Ab von dem Zentralsteuertaster wieder aufgehoben wird. Mit einem Steuersignal, z.B. eines als Zentralsteuerungstaster mit Priorität eingelernten FSM61, werden gezielt die Schaltstellung Auf oder Ab und die Priorität aktiviert. Mit Priorität deswegen, weil diese Steuersignale nicht von anderen Steuersignalen übersteuert werden können, solange, bis der Zentralbefehl durch das Ende des Steuersignals wieder aufgehoben wird. Beschattungsszenen-Steuerung: Mit einem Steuersignal eines als Szenentaster eingelernten Tasters mit Doppelwippe oder automatisch durch einen zusätzlich eingelernten Funk-Außen-Helligkeitssensor können bis zu 4 zuvor hinterlegte Ab-Laufzeiten abgerufen werden. Bei Steuerung über die GFVS-Software können Fahrbefehle für Auf und Ab mit der exakten Fahrzeitangabe gestartet werden. Da der Aktor nach jeder Aktivität, auch bei durch Taster ausgelöstes Fahren, exakt die gefahrene Zeit zurückmeldet, wird die Position der Beschattung in der GFVS-Software immer korrekt angezeigt. Bei Erreichen der Endlagen oben und unten wird die Position automatisch synchronisiert. Funktions-Drehschalter unten. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.

Funk-Schaltuhr mit Display und mit 8 Kanälen für Einzel-Montage 80x80x14mm oder Montage in das E-Design55-Schaltersystem. Einbautiefe 33mm. Mit Astro-Funktion und Sonnen­wende-Zeitverschiebung. Display beleuchtet. Stromversorgung 230V. Stand-by-Verlust nur 0,5 Watt. Der Funksensor kann in nachstehende Aktoren und im Professional Smart Home-Controller eingelernt werden: Alle Aktoren außer FZK14, FZK61 und FUTH65D.

2-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und ­Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 1 Schließer und 1 Öffner. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.

2-Stufen-Ansprechverzögerung, 1+1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 1000W. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Versorgungsspannung wie die Steuerspannung. Kontaktstellungsanzeige mit zwei Leuchtdioden. Sehr geringes Schaltgeräusch. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit dem Anlegen der Steuerspannung beginnt der Zeitablauf T1 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 1-2 und es beginnt der Zeitablauf T2 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 3-4. Nach einer Unterbrechung beginnt der Zeitablauf erneut mit T1.

Doppelwippe. Für alle Taster und Handsender liefern wir Wippen in allen angebotenen Taster- und Handsender-Farben mit Lasergravur. Für je einen Pfeil oben (auf) und unten (ab) genügt die Zusatzbezeichnung +2P. Für 0 (=aus) oben und I (=ein) unten genügt die Zusatzbezeichnung +0I. Für I (=ein) oben und 0 (=aus) unten genügt die Zusatzbezeichnung +I0. Andere Aufdrucke mit maximal 6 Zeilen müssen beschrieben werden und gravieren wir dann in der Schriftart Arial. Maximal je zwei Zeilen oben, in der Mitte und unten. Erhalten wir per E-Mail an LGI eltako.de eine Adobe Illustrator- oder Corel Draw-Datei mit den Endungen .ai bzw. .cdr, gravieren wir auch individuelle Kundenvorgaben. Bei den Bustastern und Bus-Flachtastern reduziert sich der Platz für die Lasergravur durch die LEDs.

Abdeckung für 2-fach-UAE/IAE (ISDN)- und Netzwerkdosen. Polarweiß glänzend. Für E-Design55-Rahmen R1UE55, R2UE55, R3UE55, R4UE55 und R5UE55. Passend für alle Rutenbeck oder Telegärtner 2-fach-UAE/IAE(ISDN)- und Netzwerkdosen.

Funk-Fenstergriffsensor 120x35x7mm, mit Batterie (Lebensdauer 7 Jahre). Montage hinter konventionellem Fenstergriff. Funk-Sendetelegramme für die Fensterstellungen offen, gekippt und geschlossen. Statustelegramm alle 15 Minuten. Montage ganz einfach unter einem Standard-Fenstergriff: Griff abschrauben, Sensor aufsetzen, Griff anschrauben. In einzelnen Fällen ist durch den Einsatz des FFG7B- der Vierkantstift des Fenstergriffs zu kurz und kann durch den Einsatz des Zubehörs Stiftverlängerung SV7x7x14 verlängert werden.

2-polig 25A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und ­Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 1 Schließer und 1 Öffner. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V.

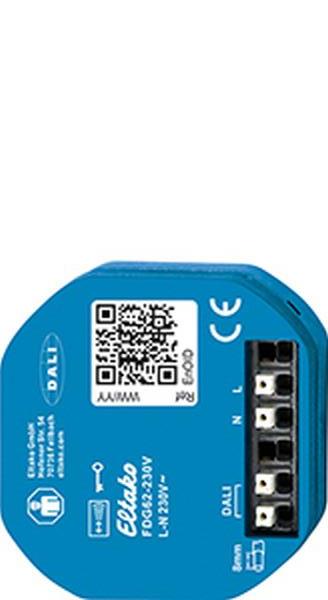

Funk-DALI-Gateway, bidirektional für die UP-Dose. Stand-by-Verlust nur 0,5 Watt. Für Einbaumontage. 49x51mm, 20mm tief. Die Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 2,5mm². Mit der komfortablen Tipp-Technik können bis zu 32 Funk-Universaltaster, Funk-Richtungstaster, Funk-Zentralsteuer­taster, Bewegungssensoren, Weißton- und Intensitäts-Doppelwippentaster eingelernt werden. Bidirektionaler Funk aktivierbar. Versorgungsspannung 230V an den Klemmen N und L. An den DALI-Klemmen werden das DALI-Bus-Netzteil DL-N2-80mA und bis zu 40 Stück DALI-Geräte angeschlossen. Mit dem Gateway FDG62 werden DALI-Geräte mit EnOcean-Funksendern angesteuert. Es kann nur der Broadcastbefehl abgesetzt werden. Zusätzlich zum Funk-Steuereingang über eine innenliegende Antenne, können die angeschlossenen DALI-Geräte auch mit einem eventuell davor montierten 230V-Steuertaster angesteuert werden. Ein Glimmlampenstrom ist nicht zugelassen. Das FGD62 speichert intern den Dimmwert und stellt diesen Wert als Rückmeldung bereit. Somit können mit den Rückmeldungen Aktoren angesteuert werden. Es werden dabei dieselben Rückmeldetelegramme erzeugt, wie bei einem FD62NPN. Das FDG62 erfüllt die Funktionen des DALI-Masters.

Powerline-Aktor 1 Kanal mit Sensoreingang. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Als Stromstoßschalter oder Relais verwendbar. 1 Schließer nicht potenzialfrei 10A/250V AC, Glühlampen 2000 Watt. Sensoreingang 230V. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Sensoreingang wirkt als Taster (Stromstoßschalter). Stellung 1: Sensoreingang wirkt als Schließer (Relais). Stellung 2: Ein Wechselschalter wird wie ein Taster ausgewertet. Über die PC-Software SIENNA-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Damit kann auch eine weitere Konfiguration eingestellt werden, die über die Drehschalter nicht verfügbar ist: Stellung 3: Sensoreingang wirkt als Öffner (Relais invers). Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².

Funk-Multisensor für Einzel-Montage 80x80x14mm oder Montage in das E Design55-Schaltersystem. Mit integrierter Solarzelle und Batterie CR1632 (nicht im Liefer­umfang enthalten). Dieser Multisensor hat Temperatur-, Feuchte-, Beleuchtungs- und Beschleunigungs-Sensoren in einem Gehäuse integriert. Er sendet alle Daten via EnOcean-Funk in den Eltako-Gebäudefunk. Die integrierte Solarzelle erzeugt aus dem Umgebungslicht in Innenräumen die benötigte Energie. Diese Energie wird intern gespeichert, so dass der Multisensor auch mehrere Tage ohne Licht funktioniert. Der Multisensor besitzt eine NFC-Schnittstelle, womit sich dieser mit der kostenlosen App EnOcean Tool und einem NFC-fähigen Smartphone oder Tablet konfigurieren lässt. Im Auslieferzustand ist die EEP: D2-14-41 aktiv, welche die Daten aller Sensoren beinhaltet. Über die NFC-Schnittstelle können die Parameter der Sensoren geändert und einzelne EEPs gewählt werden: D2-14-40, A5-04-01, A5-04-03, A5-02-05, A5-06-02, A5-06-03 oder A5-14-05.

Funkschalter im E-Design55, 80x80mm außen, Rahmen-Innenmaß 55x55mm, 15mm hoch. Erzeugt die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust. Dieser Funkschalter kann als Universaltaster in die Stromstoßschaltrelais der Baureihen 61, 62 und 14 eingelernt werden. Funkschalter oben oder unten drücken, bei jeder Betätigung wechselt die Schaltstellung des Aktors (Toggeln). Werden mehrere Funkschalter oder Funktaster gemeinsam eingelernt, erfüllt der Funkschalter die Funktion eines Wechselschalters.

Funk-Uhren-Thermo-Hygrostat mit Display für Einzel-Montage 80x80x14mm oder Montage in das E-Design55-Schaltersystem. Einbautiefe 33mm. Mit einstell­baren Tages- und Nacht-Solltemperaturen und Soll-Luftfeuchtigkeit. Betriebsbereit voreingestellt. Display beleuchtet. Stromversorgung 12-24V UC. Stand-by-Verlust nur 0,3 Watt. Der Funksensor kann in nachstehende Aktoren und im Professional Smart Home-Controller eingelernt werden: FAE14, FHK14, F4HK14, F2L14, FHK61, FME14.

1 Schließer nicht potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 400W, Glühlampen 2000 Watt, ESL bis 200W. Stand-by-Verlust nur 0,8 Watt. Montage in die 230 V-Netzanschlussleitung von Steh- und Nachttischleuchten. 100mm lang, 50mm breit und 31mm hoch. Dieser Funkaktor als Stromstoß-Schaltrelais verfügt über die modernste von uns entwickelte Hybrid-Technologie: Die verschleißfreie Empfangs- und Auswerte-Elektronik haben wir mit einem im Nulldurchgang schaltenden bistabilen Relais kombiniert. Dadurch gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Mit dem Drehschalter auf der Seite werden in den Stellungen LRN bis zu 35 Funktaster zugeordnet, davon ein oder mehrere Zentralsteuerungs-Taster. Außerdem ein Funk-Bewegungs-Helligkeitssensor FBH und/oder ein Funk-Außen-Helligkeitssensor FAH für eine Anwesenheits-Simulation. Danach wird damit die gewünschte Funktion dieses Stromstoß-Schaltrelais gewählt: ES = Stromstoßschalter. Mit eingelerntem FBH wird bei Bewegung, mit zusätzlich eingelerntem FAH bei Dämmerung, eingeschaltet. Wenn keine Bewegung mehr erkannt wird, öffnet der Kontakt 4 Minuten verzögert. Ein Funktaster kann zur Aktivierung bzw. Deaktivierung einer Anwesenheits-Simulation zusätzlich eingelernt werden. ER = Schaltrelais. Mit eingelerntem FAH wird bei Dämmerung eingeschaltet, bei Helligkeit öffnet der Kontakt 4 ­Minuten verzögert. AS = Anwesenheits-Simulation. Die AS beginnt mit einer zufälligen Pausenzeit zwischen 20 und 40 Minuten, der eine zufällige Einschaltzeit zwischen 30 und 120 Minuten folgt. Wird der Drehschalter auf AS gedreht oder in der Stellung AS die Netzspannung zugeschaltet, schaltet das Licht nach 1 Sekunde für 5 Sekunden ein. Mit eingelerntem FAH beginnt die AS erst ab einsetzender Dämmerung. Nachdem der FAH Helligkeit erkannt hat, endet die AS nach 4 Minuten. Die LED auf der Seite begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.

Funk-4-Kanal-Minihandsender 43x43mm, 16mm hoch. Gewicht nur 30 Gramm. Zusätzlich für das Anbringen eines Schlüsselanhängers vorbereitet. Erzeugt die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Batterie.
