Kabelverteilerschrank Gr.2/1005, mit SaS 4xCu 30x8mm, 1005x1110x315mm (HxBxT).Kabelverteilerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Kabelverteilerschrank als Leerschrank, Schrank mit Montageplatte (PVC) oder Schrank mit Sammelschienen-System zum Einbau von NH-Sicherungslastschaltleisten. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Hinweis: Kabelverteilerschrank kann je nach Ausführung mit Eingrabsockel, Bodenaufbausockel oder Wandkonsole (nur für Innenbereich) fest montiert werden. Bei Kabelverteilerschranken mit Sammelschienen-System sind die frei Bestückungsflächen mit einer Berührschutzabdeckung zu versehen.

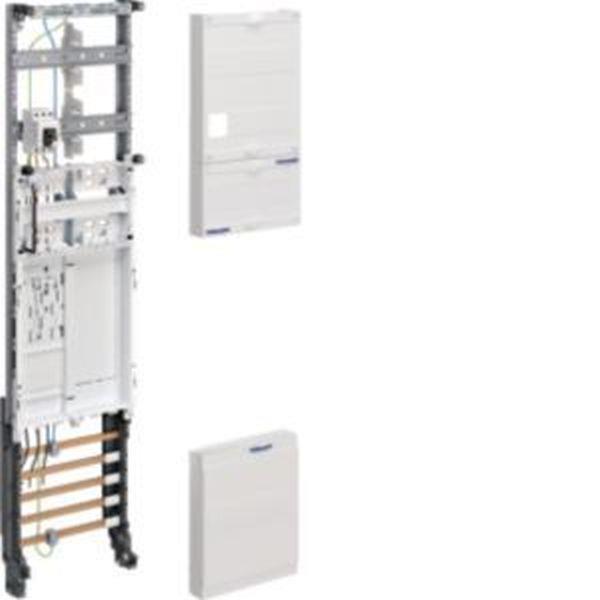

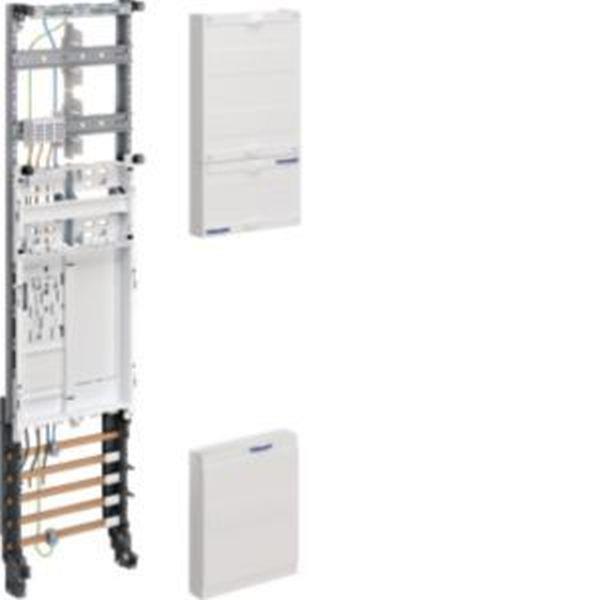

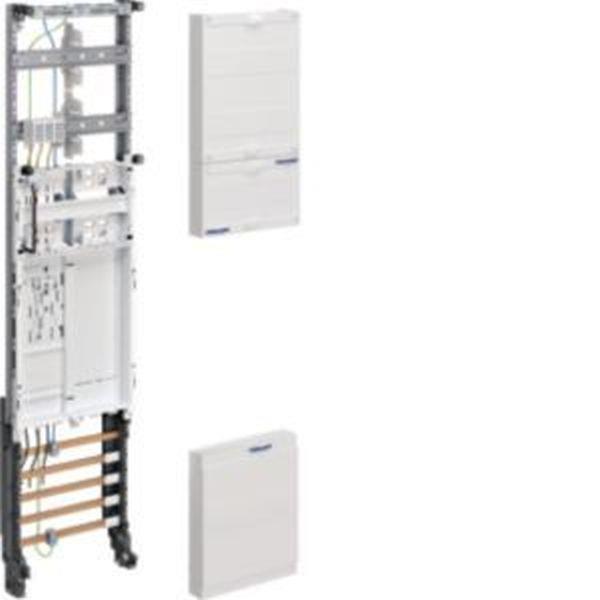

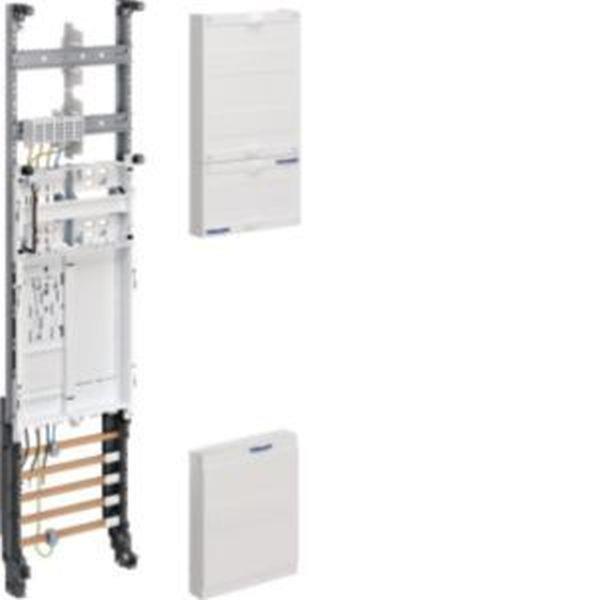

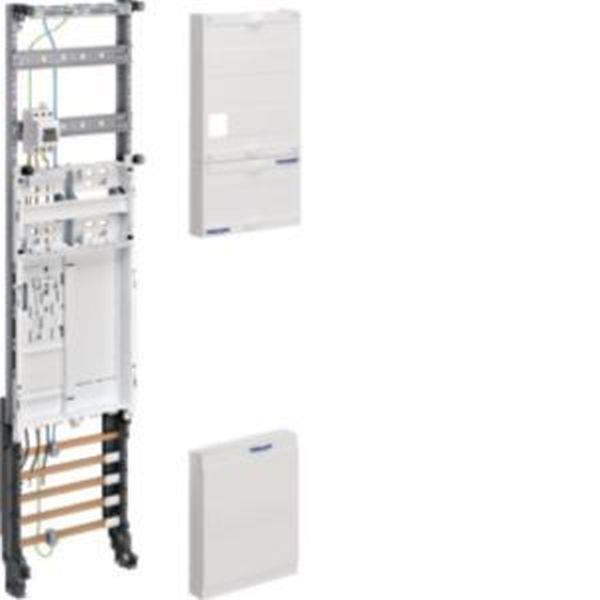

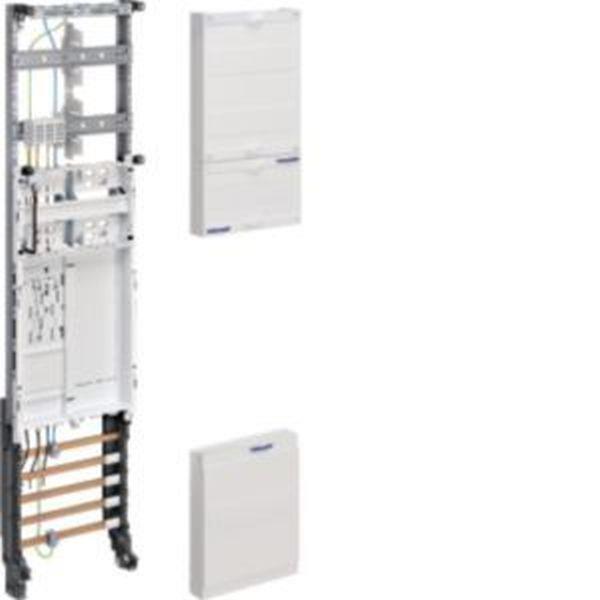

Komplettf., univZ, 1050mm, 3-feld, Wärmepumpe, für Drewag/ENSO/Stromnetz Leipzig

Bodenblech mit Bürste 600x600mm (BxT).Bodenblech zum Einlegen der Kabel in den Anreihstandschrank.

Verteilersäule, für universN, mit Sockel, 1710 x 839 x 277 mm.Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule vorbereitet für den Einbau von UniversN. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Orion Schrank, Stahlblech Schutzklasse I, Klarsichttür, 1250x800x300mm.Leergehäuse aus Stahlblech, für Montageplatte, geeignet für die Herstellung von Schaltgerätekombinationen nach DIN EN 61439-1/3, Schutzart IP 65. Zum Einbau von Geräten auf verzinkter bzw. isolierter Montageplatte. Dieser Wandaufbauverteiler eignet sich für die Montage im Innenbereich sowie bei aggressiven Umgebungsbedingungen und hoher mechanischer Beanspruchung. Bestehend aus Unterteil ohne Vorprägung zur Leitungseinführung. Aufliegende Tür mit eingeschäumter Dichtung und einem bzw. zwei Schlössern mit 3mm Doppelbart-Einsatz, durch andere Schließungen austauschbar, Türanschlag rechts.

Montageplatte, univers,1800x750mm, Anbringung ohne zusätzliche Fixation.Montageplatte ohne Tragschienen verwendbar zum Einbau im Stand-/Anreihstandschrank.

Einsatz, orion plus, dreikant, 8mm, 2Stück

Berührungsschutzabdeckung, universN, 300x250mm, für NH00-Unterteil L00R/M.Ersatzartikel, zum Nachrüsten in einer Niederspannungsverteilung bis 1600A, Bemessungsspannung 3AC 690 V / 50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1/-2/-3 (VDE 0660 Teil 600-1/-2/-3), Maßnorm: DIN 43870.

Zählertragplatte für 3Punkt Befestigung, universZ, Höhe 450mm

Tür, univers, für FR42* Schränke, IP55, 650x550mm

Tür, univers, für FR14* Schränke, IP55, 1700 x 1050mm

Anreihstandschrank, univers, IP 54, Schutzklasse I, 1900x350x400mm,mit Klarsicht.Anreihstandschrank für die Innenraummontage nach VDE 0660 Teil 600-1/-2, DIN EN 61 439-1/-2, Maße nach DIN 43870 Schutzart, IP 54 nach DIN EN 60529 (VDE0470-1), Schutzart IP 3x bei offener Tür, Luft- und Kriechstrecken nach VDE 0110, Teil 1 und 2/1.89, Bemessungsisolationsspannung AC 800 V, Überspannungskategorie IV, Verschmutzungsgrad 3, Isolierstoffklasse II, Schutzklasse I geerdet. Standgehäuse für Einzel- oder Reihenaufstellung mit abnehmbaren Rück- und Seitenwänden, Breite 1- bis 6-feldig, 144 bis 864 Platzeinheiten. Innenausbausystem einbaubar für Netzsysteme: 3 AC 50 Hz 230/400 V oder 3 AC 50 Hz 400/690 V mit einem maximalen Einspeisestrom von 1600 A. Schrankgerüst aus verzinktem Stahlblech, Deckblech und Rückwand aus feuerverzinktem Stahlblech. Mit waagrechter Abfangschiene zur Tragschienen-Stabilisierung, Koppelplatten zur Tragschienenbefestigung, vorbereitet für univers N Innenausbausystem. Sammelschienendurchführung durch offene Seitenwände nebeneinander anflanschbar. Klarsichttür mit Rahmen aus Stahlblech, pulverbeschichtet und eingebrannt, aufliegend mit innenliegenden Scharnieren, rechts oder links anschlagbar. Öffnungswinkel der Tür 120°, ab Breite 1100 mm Doppeltür, Türverschluss mit serienmäßig eingebautem Vierpunkt-Stangenverschluss (eintürig) bzw. 3-Punkt-Stangenverschluss (zweitürig) mit 3 mm Doppelbart. Obere Leitungseinführungen: pro Feld sind 2 Reihen im Deckblech ausgestanzt, unterschiedliche Leitungseinführungen (Kunststoff oder Metall) sind einbaubar. Untere Leitungseinführungen: offen, Bodenblech sind einbaubar. Zum Einbau der Leitungseinführungen oben/unten ist die Einhaltung der Schutzart erforderlich. Hinweis:<bold> </bold> Der Anbau einer Sockelleiste (100 mm oder 200 mm) ist immer erforderlich (Zubehör)! Passende Seitenwände sind im Zubehör erhältlich. Türverschluss ist gegen andere Schließungen austauschbar.

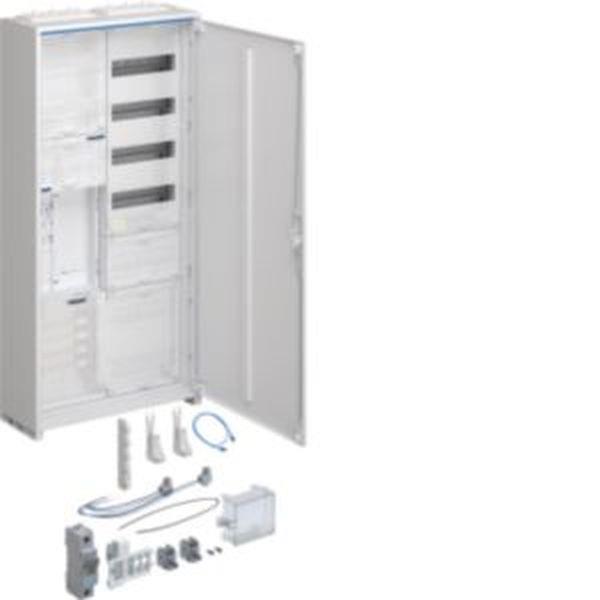

Zähleranschlusschrank,universZ,2 Zählerplätze,3-Punkt,5-pol,2xLeerfeld,Basis,APZ

Plombierhaube, 90SL, 3 PLE, zum Schrauben, mit Befestigungsmaterial

Blendrahmen, universZ, 4-feldig, RAL9010, für Schrankgröße 1250x1050mm

Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage.Plantasche zum Einbau für passenden Schrank.

Blendrahmen, univers FW, ohne Tür, RAL9010, für Feldverteiler FWU33..

Tragschienen, univers, FW, Höhe:750mm, 2 Stück

Zählerschrank, univ.Z, 1400x550x205 mm, Schutzklasse II, 216 Platzeinheiten.Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine SCHUKO-Steckdose oder eine CEE-Steckdose eingebaut werden.

Schrank, univers, IP44/I, 1100x550x205mm, leer.Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-3 und Maßnorm DIN 43870, zur Aufputz-, Unterputz- oder teilversenkter Montage. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP44, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben und unten je Feld eingebaut, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluß mit Dreipunktschließung. Hinweis: Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar.

Blendrahmen, univers FW, ohne Tür, RAL9010, für Feldverteiler FWU72.

Mauerkasten 108PLE, leer, o.BR und Tür, SKII, Nischenmaße 507x815x115mm.Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, ohne Blendrahmen und Stahlblechtür, vorbereitet für den Innenausbau von Traggerüst univers FW und Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen.

Mauerkasten 180PLE, leer, o.BR und Tür, SKII, Nischenmaße 807x815x115mm.Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, ohne Blendrahmen und Stahlblechtür, vorbereitet für den Innenausbau von Traggerüst univers FW und Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen.

Schwenkhebelgriff 160x35 mit Dorn 4-kant 8mm plombierbar
