Standard für Busankoppler 3 Art.-Nr.: 2073 U ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern in Innenräumen Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Erfassungsfeld zur Hälfte abblendbar (Aufsteckblende oder Parametereinstellung) Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx

Universal für Busankoppler 3 Art.-Nr.: 2073 U Mit Dichtungsset Art.-Nr.: AS CD 50 DS und programmspezifischen "IP44-Rahmen" ist der Schutzgrad IP44 gewährleistet. IP44-Installation in Innenräumen und im Außenbereich zulässig ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Zusätzliche Eigenschaften Version "Universal": Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR) Erfassungsfeld zur Hälfte abblendbar (Parametereinstellung) 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb Helligkeitssensorfunktion mit 3 Grenzwerten Alarmmeldung bei Abziehen vom Busankoppler Temperaturmessung Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -25 ... +55 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 / 2,20 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx Temperatursensor Messbereich: ca. -20 ... +55 °C Genauigkeit: ± 1 K

REG-Gehäuse 1 TE ETS-Produktfamilie Systemgeräte Produkttyp Linienkoppler Bestimmungsgemäßer Gebrauch Verbindet datentechnisch zwei KNX-Linien / Segmente / Bereiche miteinander und gewährleistet eine galvanische Trennung zwischen diesen Linien / Segmenten / Bereichen Durch Adressierung als Bereichskoppler, Linienkoppler oder Segmentkoppler zu betreiben Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.3.0 Updatefähig mit ETS Service-App Secure Proxy zur Verbindung einer unverschlüsselten und verschlüsselten Linie Galvanische Trennung zwischen übergeordneter und untergeordneter Linie Handbedienung zum Deaktivieren der Filterfunktionen

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften 2 Schaltzeiten speicherbar, die im 24-Stunden-Rhythmus wiederholt werden Sperrfunktion Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich.

zum Aufklipsen auf F 40-Module 2fach Art.-Nrn.: CD 4292 1ST, 4092 TSEM, 4072 RF TSM, 4224 TSM, 4008 TSM, FM 4002 M

zum Austausch der Taste oben links des Tastensatzes 3fach Art.-Nr.: ..403 TSA.. und der Tasten oben links und unten rechts des Tastensatzes 4fach Art.-Nr.: ..404 TSA.. in der Serie LS zum Austausch der Taste unten rechts des Tastensatzes Art.-Nr.: .. 4093 TSA .. in der Serie LS

zum Aufklipsen auf F 50-Module 4fach der Serie LS Art.-Nrn.: LS 5074 TSM, LS 5294 1ST, LS 5094 TSEM, LS 5294 D 1ST, LS 5074 RF TSM, LS 5248 TSM, FM LS 5004 M

2fach Bestimmungsgemäßer Gebrauch Handsender zur Funkübertragung von Schalt-, Dimm-, Jalousiefahr- und Szenenbefehlen Betrieb mit Funkaktoren aus dem eNet-System Produkteigenschaften Je zwei nebeneinanderliegende Tasten gehören zu einem Kanal Statusanzeige mit LED Einschalthelligkeit von Dimmaktoren speicherbar Batteriebetriebenes Gerät Szenen Funk-Handsender 2fach: Alles-Aus, drei individuelle Szenen Signalisierung von Übertragungsfehler abschaltbar Mit eNet-Server einstellbar: Szene Alles-Ein Bediensperren Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0 Update der Gerätesoftware Fehlerspeicher auslesen Nennspannung: DC 3 V Batterietyp: 1 x Lithium CR 2450N (im Lieferumfang) Umgebungstemperatur: -5 ... +45 °C Maße (L x B x H): 55 x 40,5 x 15 mm Funkfrequenz: 868,0 ... 868,6 MHz Sendeleistung: max. 20 mW Sendereichweite im Freifeld: typ. 100 m Empfängerkategorie: 2

KNX Objektregler, alpinweiß mit integrierter Tasterschnittstelle 4fach ohne Stellrad zur Sollwertverstellung Regler von außen nicht manipulierbar Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt. ETS-Produktfamilie Phys. Sensoren Produkttyp Temperatur Bestimmungsgemäßer Gebrauch Einzelraum-Temperaturregelung in KNX-Installationen Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Integrierter Busankoppler Messung der Raumtemperatur und Vergleich mit Soll-Temperatur Sollwert-Vorgabe durch Wahl der Betriebsart Betriebsarten Komfort, Standby, Nachtbetrieb, Frost-/Hitzeschutz Heiz- und Kühlbetrieb Heizen und Kühlen mit Grund- und Zusatzstufe Bedienung ausschließlich über den Bus Tasterschnittstelle mit vier Eingängen oder zwei Ausgängen und zwei Eingängen, z.B. für Fensterkontakte, Taster, LED etc. Funktion der Eingänge: Schalten, Dimmen, Jalousiesteuerung, Lichtszenen-Nebenstelle, Helligkeits- oder Temperatur-Wertgeber Optional: Externer Temperaturfühler anschließbar (Art.-Nr.: FF NTC) KNX Medium: TP 256 Nennspannung KNX: DC 21 ... 32 V SELV Stromaufnahme KNX: max. 7,5 mA Anschluss KNX: Anschlussklemme Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Ausgangsstrom: 0,8 mA Ein- und Ausgänge Leitungstyp: J-Y(St)Y 2 x 2 x 0,8 mm Leitungslänge: max. 5 m Leitungslänge Temperaturfühler: max. 50 m Achtung: Werden generell Leitungen mit einem Querschnitt von 1,5 mm2 verwendet, Schalterabzweigdose einsetzen!

neutral zum Austausch der Taste oben links des Tastensatzes 3fach Art.-Nr.: ..403 TSA.. und der Tasten oben links und unten rechts des Tastensatzes 4fach Art.-Nr.: ..404 TSA.. in der Serie LS zum Austausch der Taste unten rechts des Tastensatzes Art.-Nr.: .. 4093 TSA .. in der Serie LS

zum Austausch der Taste oben links des Tastensatzes 3fach Art.-Nr.: A 403 TSA.. und der Tasten oben links und unten rechts des Tastensatzes 4fach Art.-Nr.: A 404 TSA.. zum Austausch der Taste unten rechts des Tastensatzes Art.-Nr.: A 4093 TSA..

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften 2 Schaltzeiten speicherbar, die im 24-Stunden-Rhythmus wiederholt werden Sperrfunktion Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich.

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1712 DE, 1713 DSTE, 1723 NE für Raumthermostat-Einsatz Art.-Nr.: 1790 RTR Bestimmungsgemäßer Gebrauch Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen von Helligkeit und Farbtemperatur, Jalousien auf/ab, Wertgeber 1 Byte, 2 Byte, 3 Byte und 6 Byte, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen Regelung der Raumtemperatur Betrieb in leitungsgebundenen KNX-Anlagen über Medienkoppler (Art.-Nr.: MK 100 RF) Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie, für DALI, Raumtemperaturregelung oder mit Nebenstelle 3-Draht Produkteigenschaften Ansteuerung von Jalousien, Rollläden, Markisen, mit Jalousieeinsatz Schalten und Dimmen von Beleuchtung, mit Schalt- oder Dimmeinsatz Farbtemperatursteuerung von Beleuchtung, mit DALI Taststeuergerät TW Regelung der Raumtemperatur, mit Raumthermostat-Einsatz Bedienung mit Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster Tastsensor-Funktionen einstellbar: Schalten, Dimmen, Jalousie, Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle Bedienkonzept (Wippe oder Taste) für jede Bedienfläche einstellbar Tastenauswertung (Einflächenbedienung oder Zweiflächenbedienung) einstellbar Eine oder zwei Funktionen pro Bedienfläche Reglernebenstelle mit Betriebsmodusumschaltung, Zwangs-Betriebsartumschaltung, Präsenzfunktion und Sollwertverschiebung einstellbar Status-LED – wahlweise rot, grün, blau – pro Wippe einstellbar LED-Funktionen Orientierungslicht und Nachtabsenkung separat einstellbar Helligkeit der Status-LED einstellbar und im Betrieb umschaltbar Sperrfunktion: Sperren oder Funktionsumschaltung aller oder einzelner Tastenfunktionen Interner Fühler zur Temperaturmessung, nur mit folgenden Einsätzen verwendbar: Art.-Nrn. 1701 SE, 1701 PSE, 1704 ESE, 1713 DSTE, 1731 JE, 1730 JE, 1790 RTR, 1723 NE Verbesserte Temperaturmessung durch Einbeziehung externer Temperaturwerte über Kommunikationsobjekt Inbetriebnahme mit ETS ab Version 5.7.5 KNX Data Secure kompatibel ab ETS 5.7.5 Updatefähig mit ETS Service-App Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich. KNX KNX Medium: RF1.R Sicherheit: X-Mode Inbetriebnahmemodus: S-Mode Funkfrequenz: 868,0 ... 868,6 MHz Sendeleistung: max. 20 mW Sendereichweite im Freifeld: typ. 100 m Empfängerkategorie: 2 Umgebungsbedingungen Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: max. 93 % (keine Betauung) Material: Aluminium eloxiert Maße (B x H): 67 x 67 mm

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften 2 Schaltzeiten speicherbar, die im 24-Stunden-Rhythmus wiederholt werden Sperrfunktion Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen

Universal für Busankoppler 3 Art.-Nr.: 2073 U Mit Dichtungsset Art.-Nr.: AS CD 50 DS und programmspezifischen "IP44-Rahmen" ist der Schutzgrad IP44 gewährleistet. IP44-Installation in Innenräumen und im Außenbereich zulässig ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Zusätzliche Eigenschaften Version "Universal": Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR) Erfassungsfeld zur Hälfte abblendbar (Parametereinstellung) 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb Helligkeitssensorfunktion mit 3 Grenzwerten Alarmmeldung bei Abziehen vom Busankoppler Temperaturmessung Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -25 ... +55 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 / 2,20 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx Temperatursensor Messbereich: ca. -20 ... +55 °C Genauigkeit: ± 1 K

für Tastensatz 1fach, Art.-Nr.: .. 401 TSA .. für Taste 1fach mit Symbolen, Art.-Nr.: .. 401 TSAP .. inklusive Montageplatte, Klebefolie und Befestigungsschrauben ETS-Produktfamilie Taster Produkttyp Taster 1fach 1 rote LED: Aktorstatus 1 blaue LED: Übertragungsstatus Bestimmungsgemäßer Gebrauch Funkgebundenes Bedienen von Verbrauchern, z.B. Licht ein/aus, Dimmen, Jalousien auf/ab, Helligkeitswerte, Abrufen und Abspeichern von Lichtszenen Betrieb in leitungsgebundenen KNX-Anlagen über Medienkoppler (Art.-Nr.: MK 100 RF) Montage auf Gerätedose mit Abmessungen nach DIN 49073, Schraubbefestigung auf Wänden oder Klebemontage auf glatten Flächen (Glasscheiben) Produkteigenschaften Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. Tastenpaare für Tast- oder Wippenfunktion Statusanzeige mit LED Batteriebetriebenes Gerät Projektierung und Inbetriebnahme mit ETS5 oder neuer Nicht mit Rahmen aus dem FLAT DESIGN kombinierbar.

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung In Verbindung mit dem eNet Taster Standard muss der eNet Server mind. die Version 2.3 haben. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen

zum Austausch der Taste oben links des Tastensatzes 3fach Art.-Nr.: A 403 TSA.. und der Tasten oben links und unten rechts des Tastensatzes 4fach Art.-Nr.: A 404 TSA.. zum Austausch der Taste unten rechts des Tastensatzes Art.-Nr.: A 4093 TSA..

KNX Objektregler, alpinweiß mit integrierter Tasterschnittstelle 4fach ohne Stellrad zur Sollwertverstellung Regler von außen nicht manipulierbar Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt. ETS-Produktfamilie Phys. Sensoren Produkttyp Temperatur Bestimmungsgemäßer Gebrauch Einzelraum-Temperaturregelung in KNX-Installationen Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Integrierter Busankoppler Messung der Raumtemperatur und Vergleich mit Soll-Temperatur Sollwert-Vorgabe durch Wahl der Betriebsart Betriebsarten Komfort, Standby, Nachtbetrieb, Frost-/Hitzeschutz Heiz- und Kühlbetrieb Heizen und Kühlen mit Grund- und Zusatzstufe Bedienung ausschließlich über den Bus Tasterschnittstelle mit vier Eingängen oder zwei Ausgängen und zwei Eingängen, z.B. für Fensterkontakte, Taster, LED etc. Funktion der Eingänge: Schalten, Dimmen, Jalousiesteuerung, Lichtszenen-Nebenstelle, Helligkeits- oder Temperatur-Wertgeber Optional: Externer Temperaturfühler anschließbar (Art.-Nr.: FF NTC) KNX Medium: TP 256 Nennspannung KNX: DC 21 ... 32 V SELV Stromaufnahme KNX: max. 7,5 mA Anschluss KNX: Anschlussklemme Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Ausgangsstrom: 0,8 mA Ein- und Ausgänge Leitungstyp: J-Y(St)Y 2 x 2 x 0,8 mm Leitungslänge: max. 5 m Leitungslänge Temperaturfühler: max. 50 m Achtung: Werden generell Leitungen mit einem Querschnitt von 1,5 mm2 verwendet, Schalterabzweigdose einsetzen!

neutral zum Austausch der Taste unten links des Tastensatzes 3fach Art.-Nr.: A 403 TSA .. und der Tasten oben rechts und unten links des Tastensatzes 4fach Art.-Nr.: A 404 TSA .. zum Austausch der Taste unten links des Tastensatzes Art.-Nr.: A 4093 TSA..

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1712 DE, 1713 DSTE, 1723 NE für Raumthermostat-Einsatz Art.-Nr.: 1790 RTR Bestimmungsgemäßer Gebrauch Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen von Helligkeit und Farbtemperatur, Jalousien auf/ab, Wertgeber 1 Byte, 2 Byte, 3 Byte und 6 Byte, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen Regelung der Raumtemperatur Betrieb in leitungsgebundenen KNX-Anlagen über Medienkoppler (Art.-Nr.: MK 100 RF) Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie, für DALI, Raumtemperaturregelung oder mit Nebenstelle 3-Draht Produkteigenschaften Ansteuerung von Jalousien, Rollläden, Markisen, mit Jalousieeinsatz Schalten und Dimmen von Beleuchtung, mit Schalt- oder Dimmeinsatz Farbtemperatursteuerung von Beleuchtung, mit DALI Taststeuergerät TW Regelung der Raumtemperatur, mit Raumthermostat-Einsatz Bedienung mit Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster Tastsensor-Funktionen einstellbar: Schalten, Dimmen, Jalousie, Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle Bedienkonzept (Wippe oder Taste) für jede Bedienfläche einstellbar Tastenauswertung (Einflächenbedienung oder Zweiflächenbedienung) einstellbar Eine oder zwei Funktionen pro Bedienfläche Reglernebenstelle mit Betriebsmodusumschaltung, Zwangs-Betriebsartumschaltung, Präsenzfunktion und Sollwertverschiebung einstellbar Status-LED – wahlweise rot, grün, blau – pro Wippe einstellbar LED-Funktionen Orientierungslicht und Nachtabsenkung separat einstellbar Helligkeit der Status-LED einstellbar und im Betrieb umschaltbar Sperrfunktion: Sperren oder Funktionsumschaltung aller oder einzelner Tastenfunktionen Interner Fühler zur Temperaturmessung, nur mit folgenden Einsätzen verwendbar: Art.-Nrn. 1701 SE, 1701 PSE, 1704 ESE, 1713 DSTE, 1731 JE, 1730 JE, 1790 RTR, 1723 NE Verbesserte Temperaturmessung durch Einbeziehung externer Temperaturwerte über Kommunikationsobjekt Inbetriebnahme mit ETS ab Version 5.7.5 KNX Data Secure kompatibel ab ETS 5.7.5 Updatefähig mit ETS Service-App Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich. KNX KNX Medium: RF1.R Sicherheit: X-Mode Inbetriebnahmemodus: S-Mode Funkfrequenz: 868,0 ... 868,6 MHz Sendeleistung: max. 20 mW Sendereichweite im Freifeld: typ. 100 m Empfängerkategorie: 2 Umgebungsbedingungen Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: max. 93 % (keine Betauung) Material: Duroplast Maße (B x H): 70 x 70 mm

Standard für Busankoppler 3 Art.-Nr.: 2073 U ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern in Innenräumen Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Erfassungsfeld zur Hälfte abblendbar (Aufsteckblende oder Parametereinstellung) Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx

Universal für Busankoppler 3 Art.-Nr.: 2073 U Mit Dichtungsset Art.-Nr.: AS A 50 DS und programmspezifischen "IP44-Rahmen" ist der Schutzgrad IP44 gewährleistet. IP44-Installation in Innenräumen und im Außenbereich zulässig ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Zusätzliche Eigenschaften Version "Universal": Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR) Erfassungsfeld zur Hälfte abblendbar (Parametereinstellung) 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb Helligkeitssensorfunktion mit 3 Grenzwerten Alarmmeldung bei Abziehen vom Busankoppler Temperaturmessung Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -25 ... +55 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 / 2,20 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx Temperatursensor Messbereich: ca. -20 ... +55 °C Genauigkeit: ± 1 K

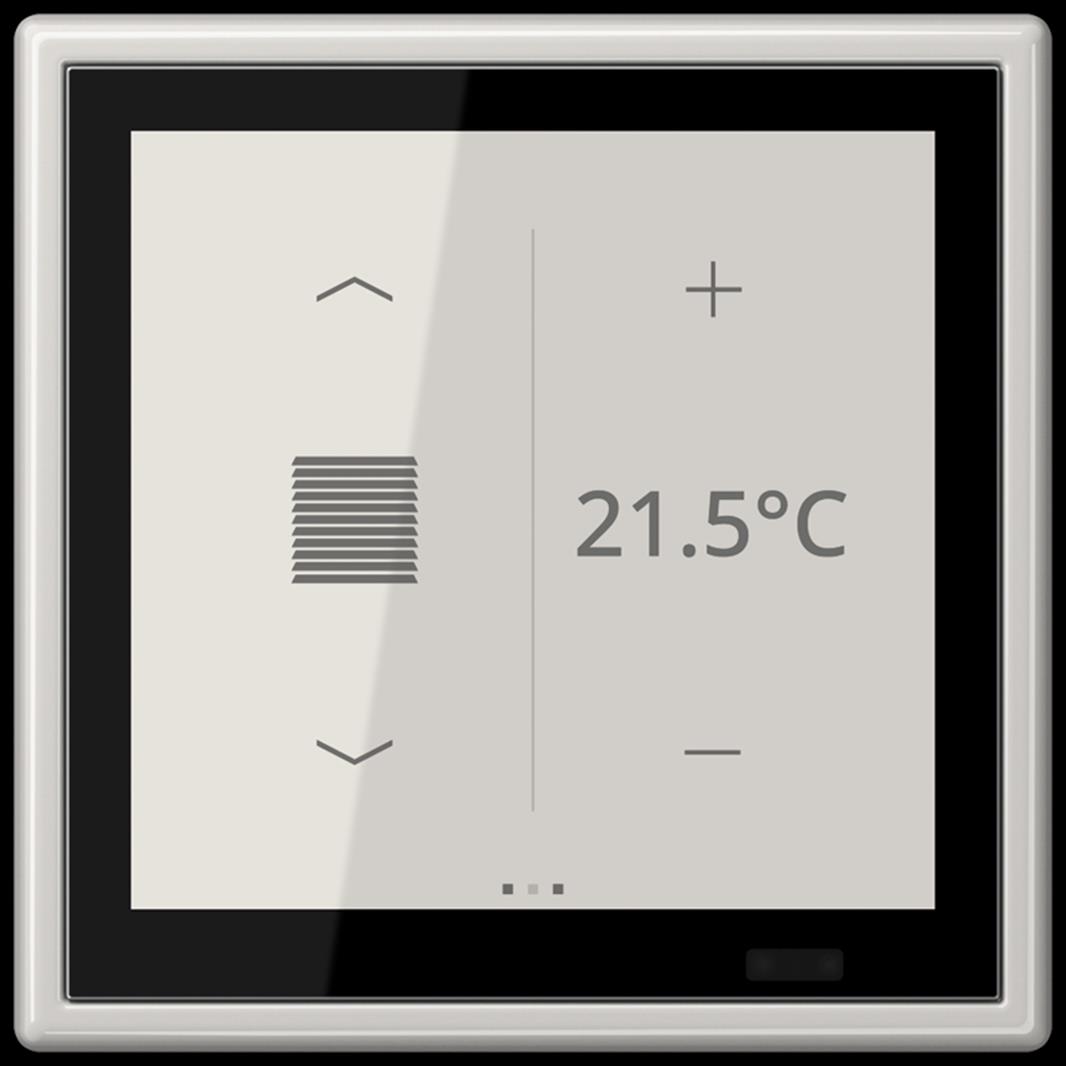

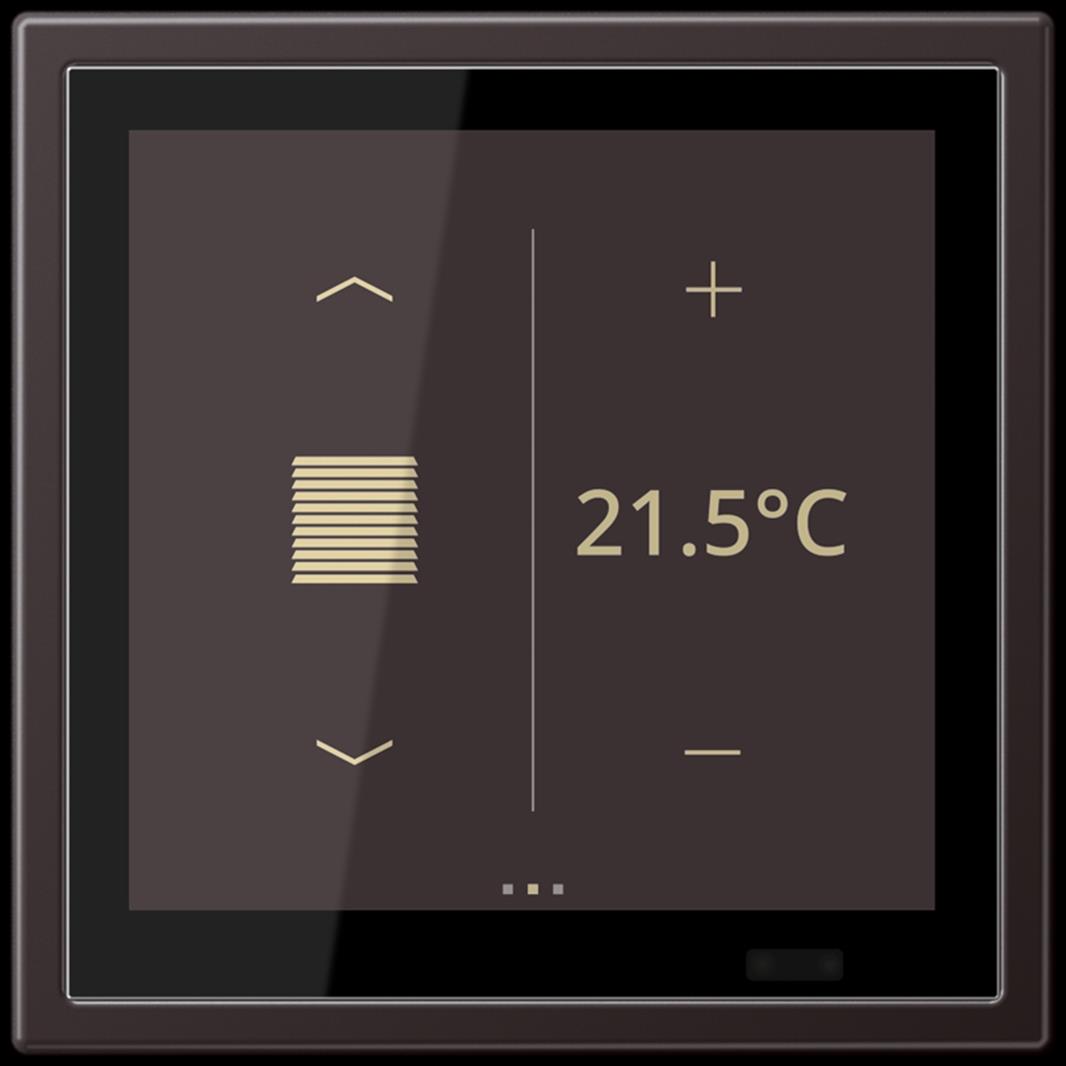

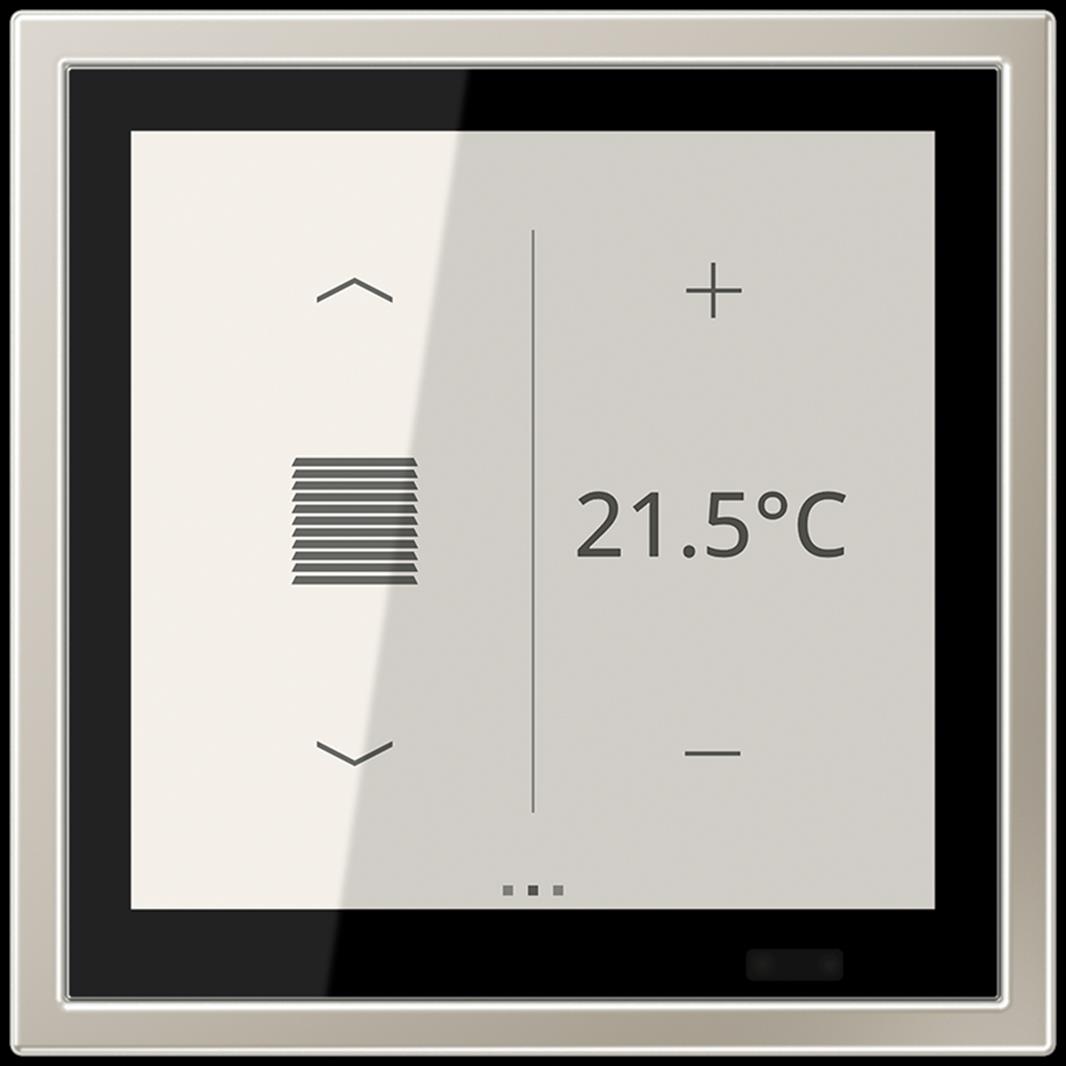

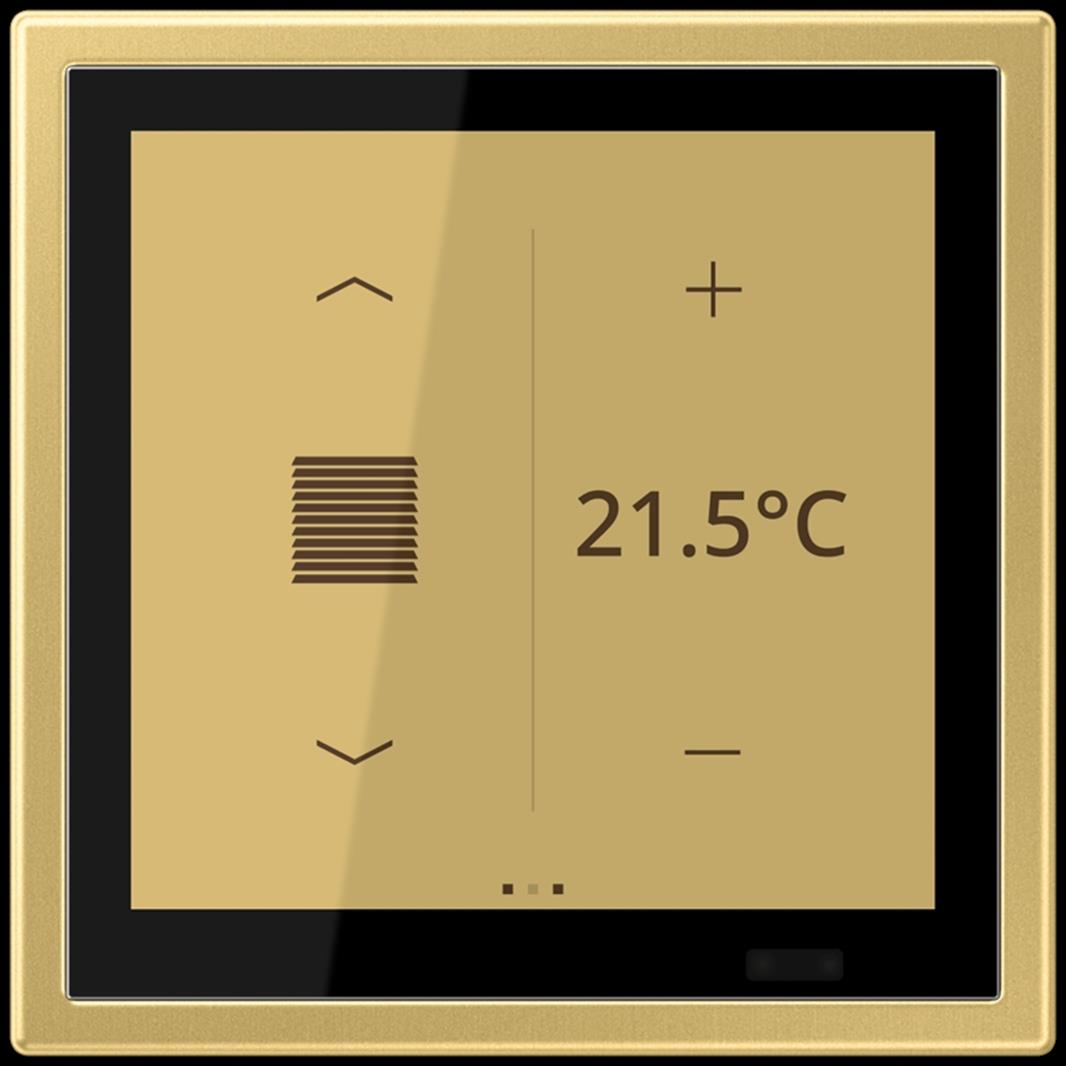

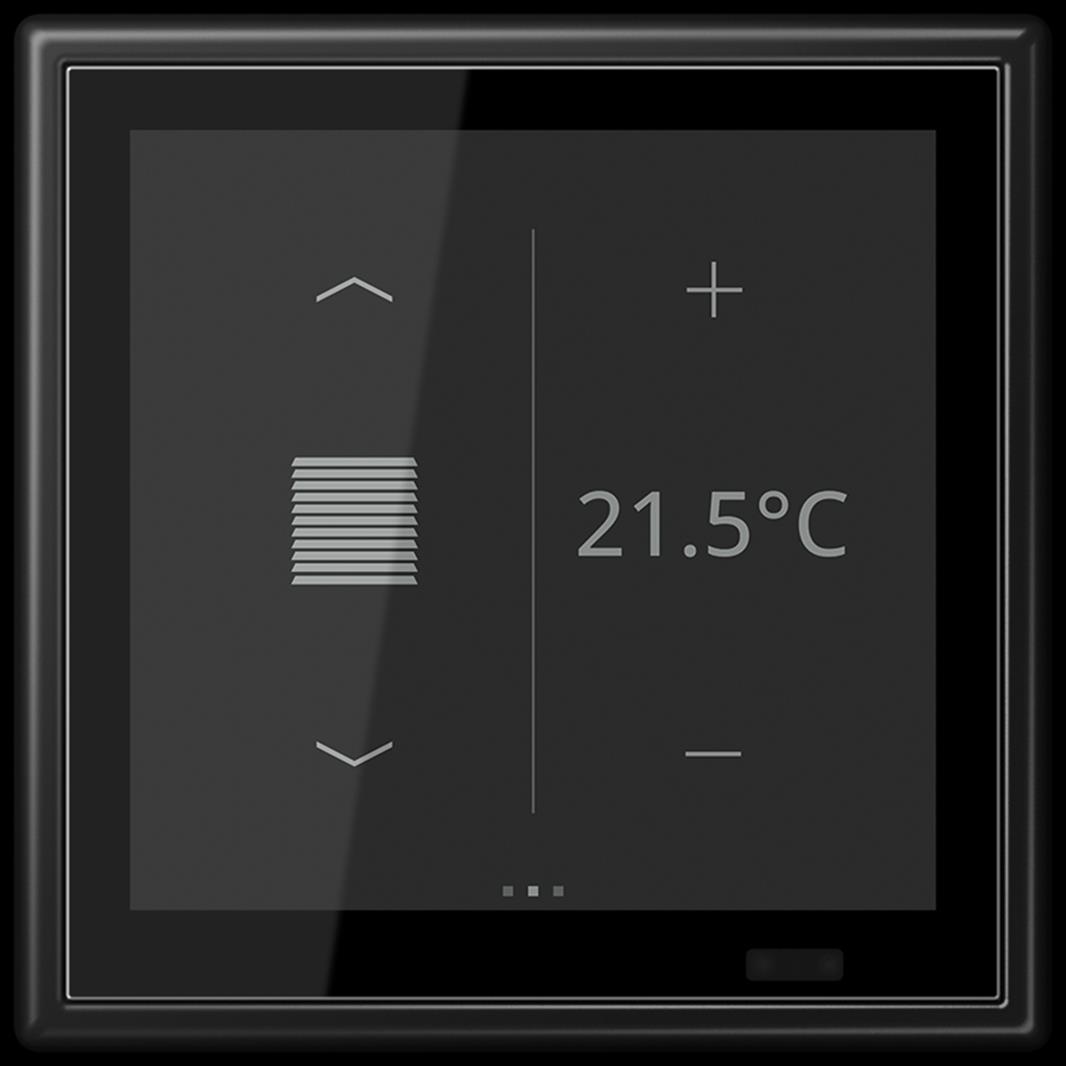

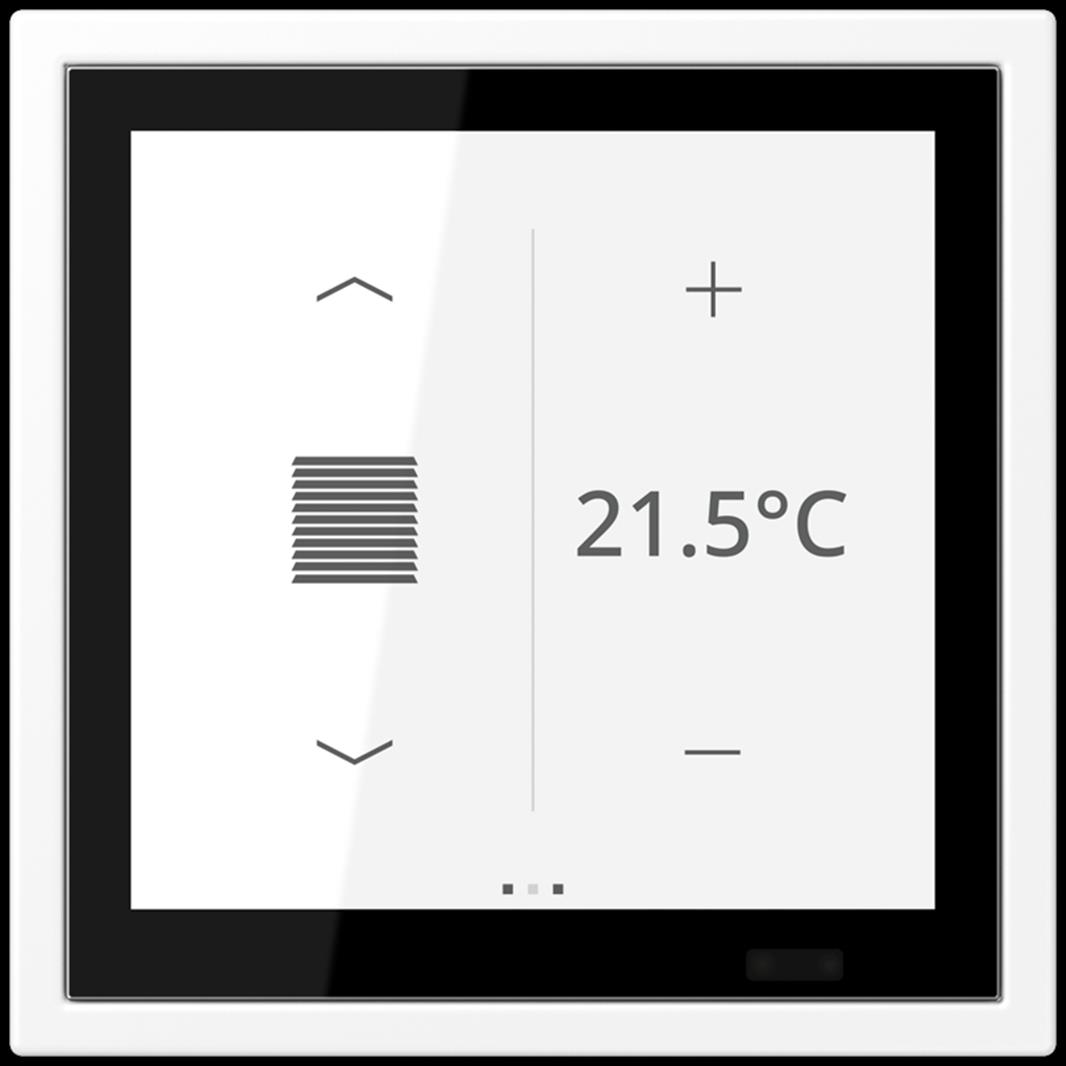

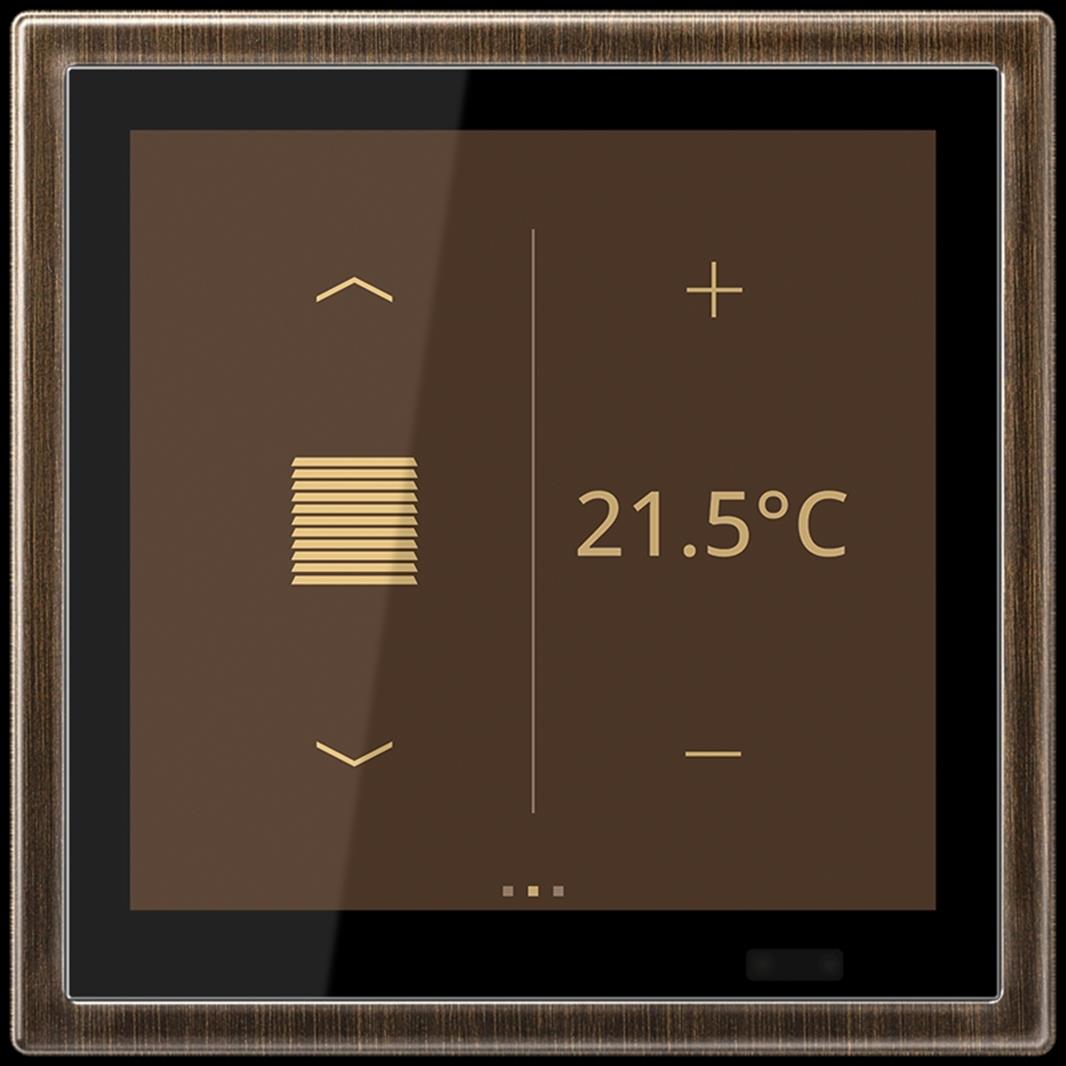

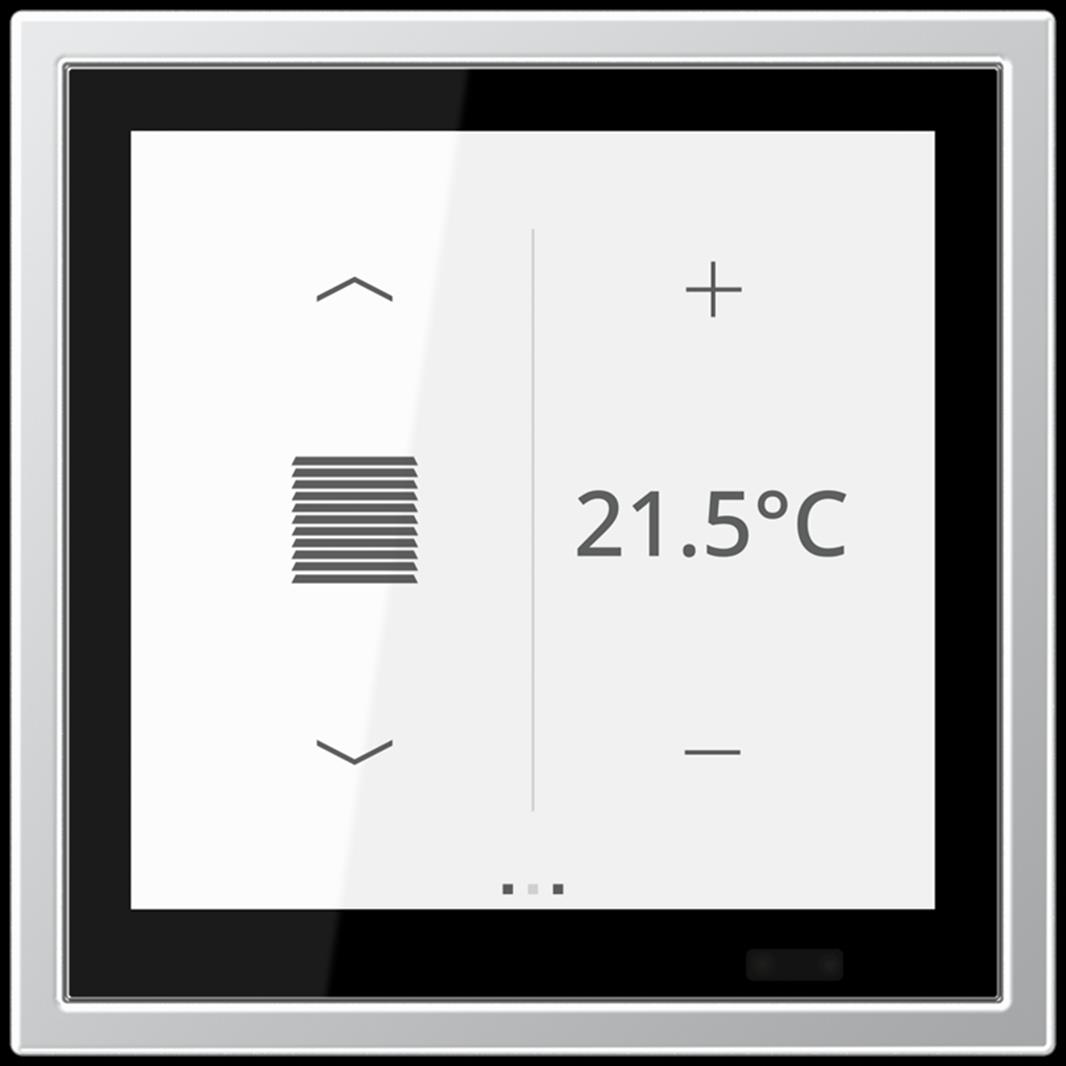

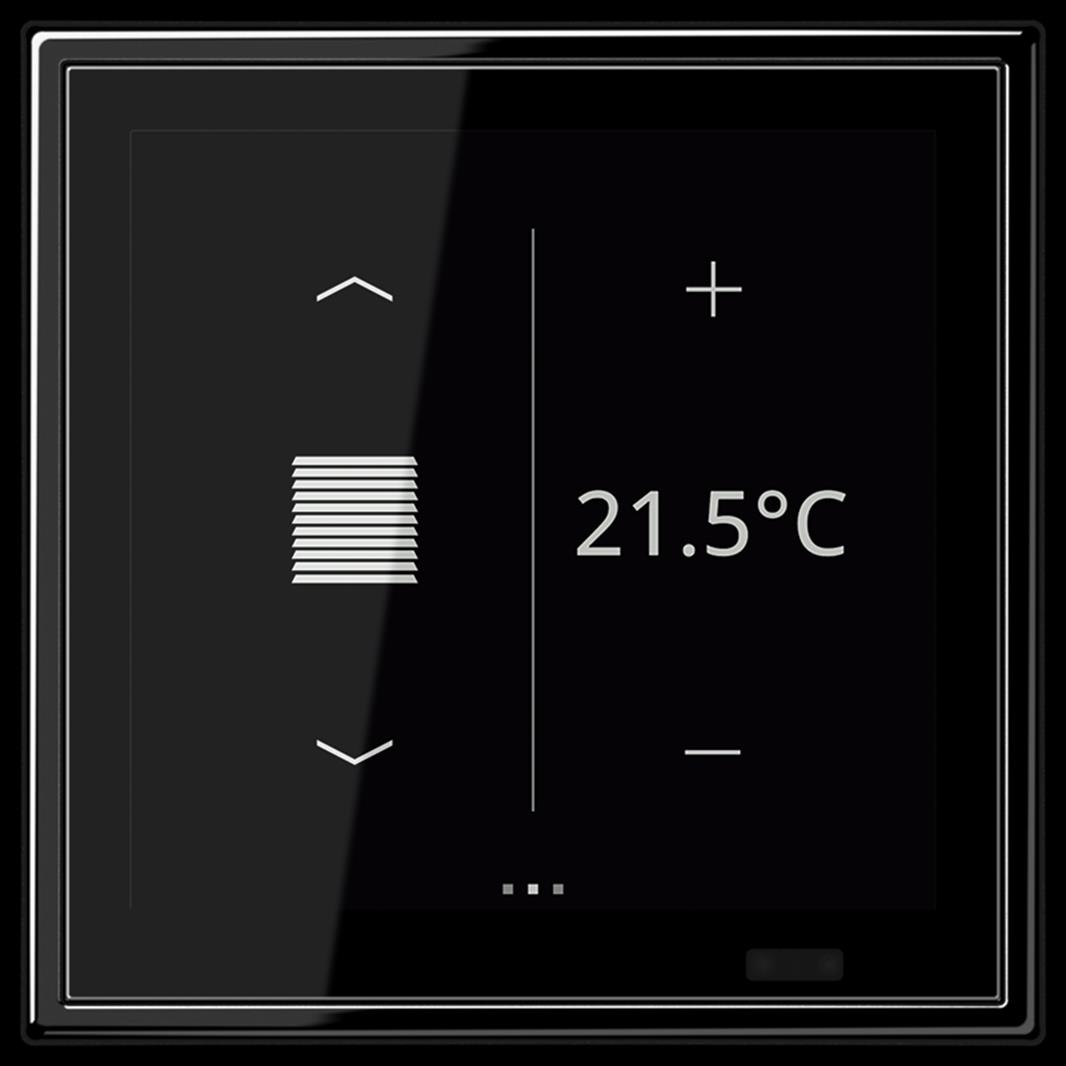

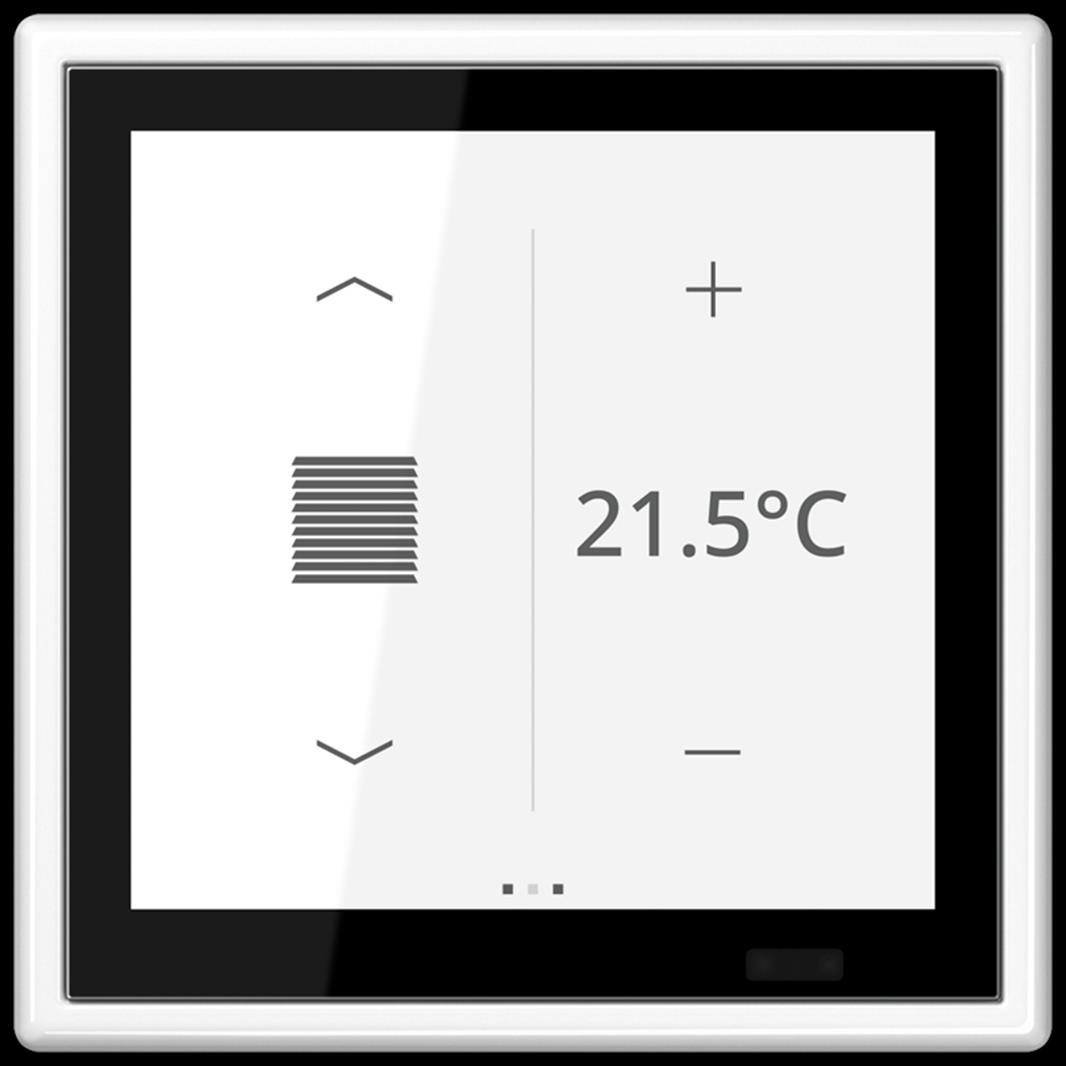

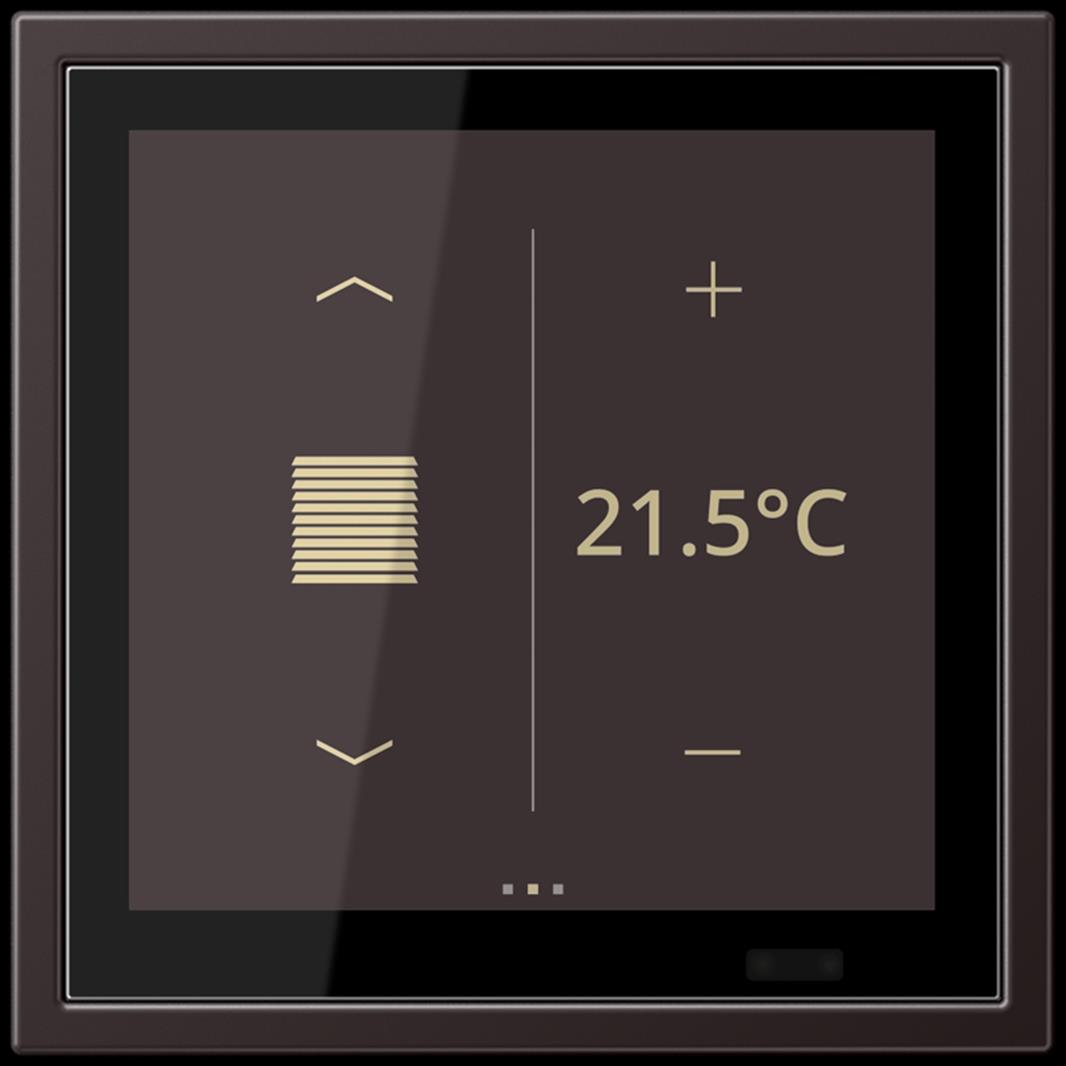

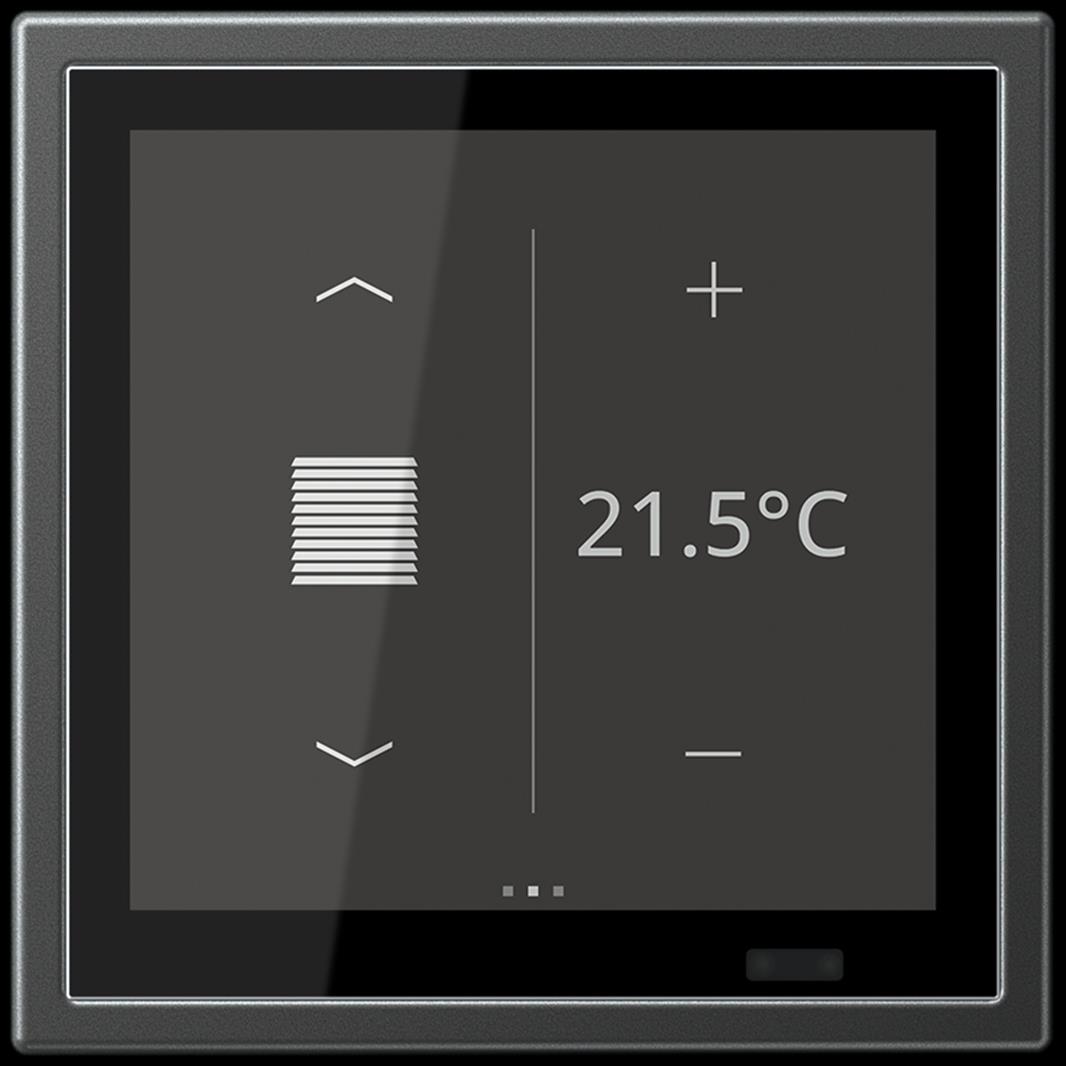

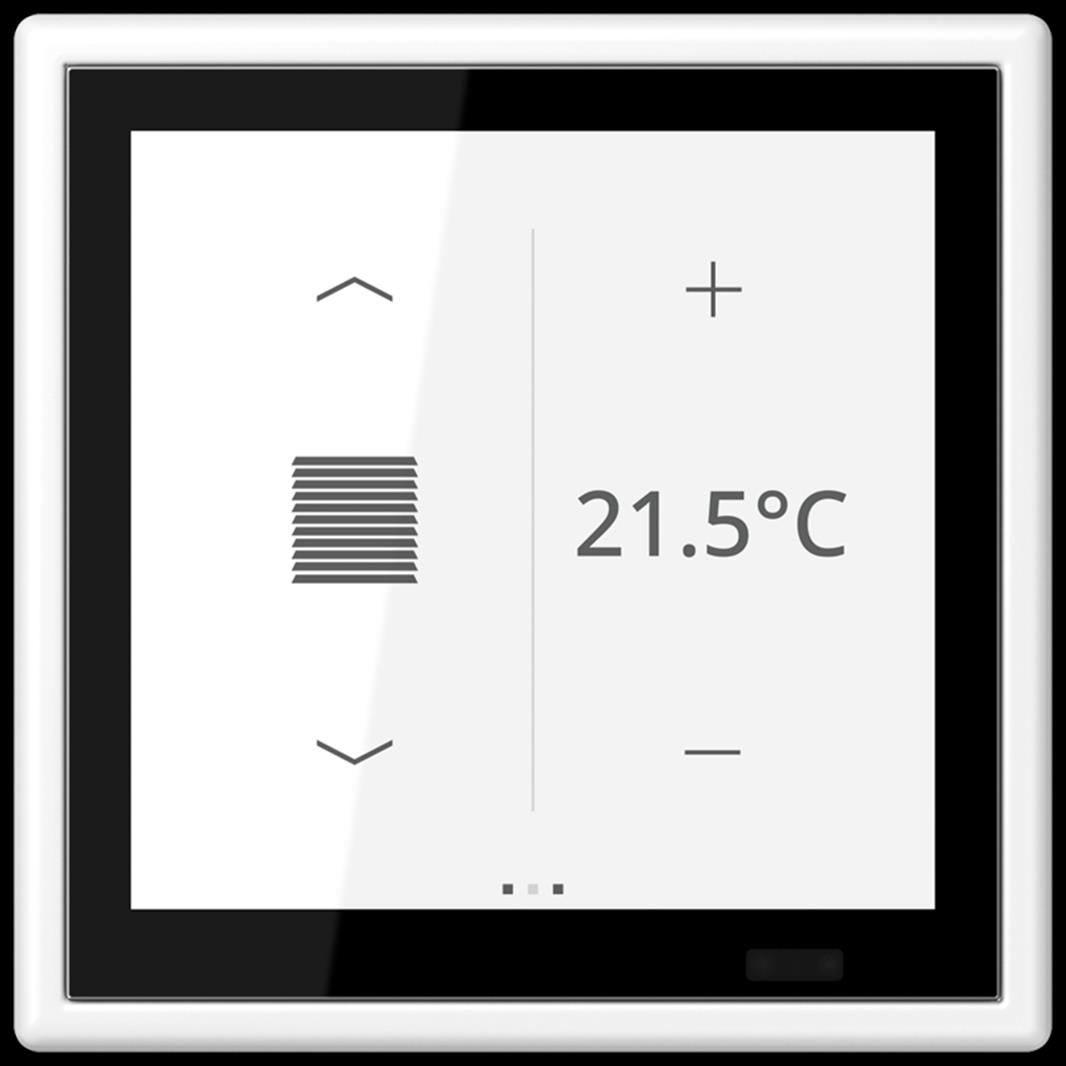

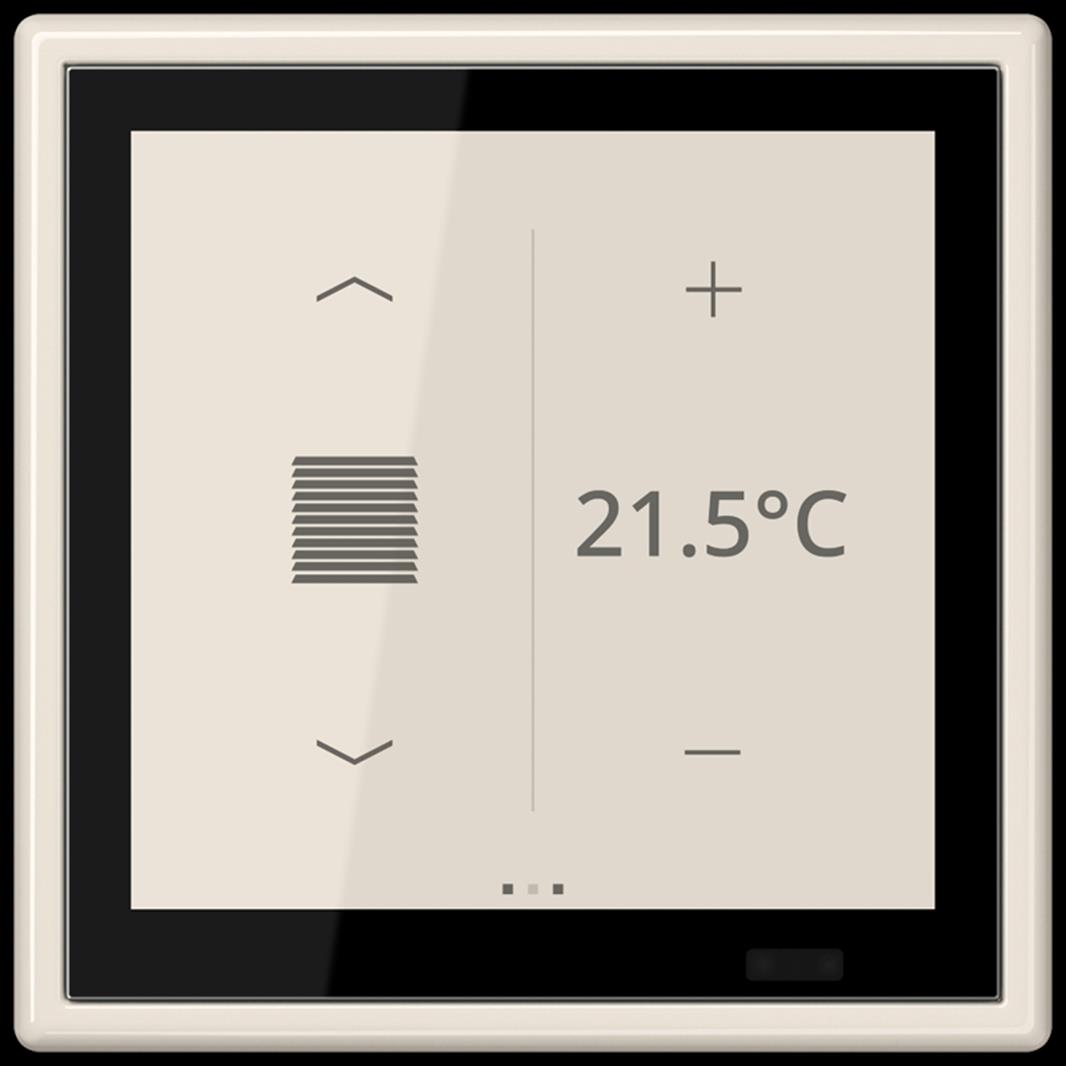

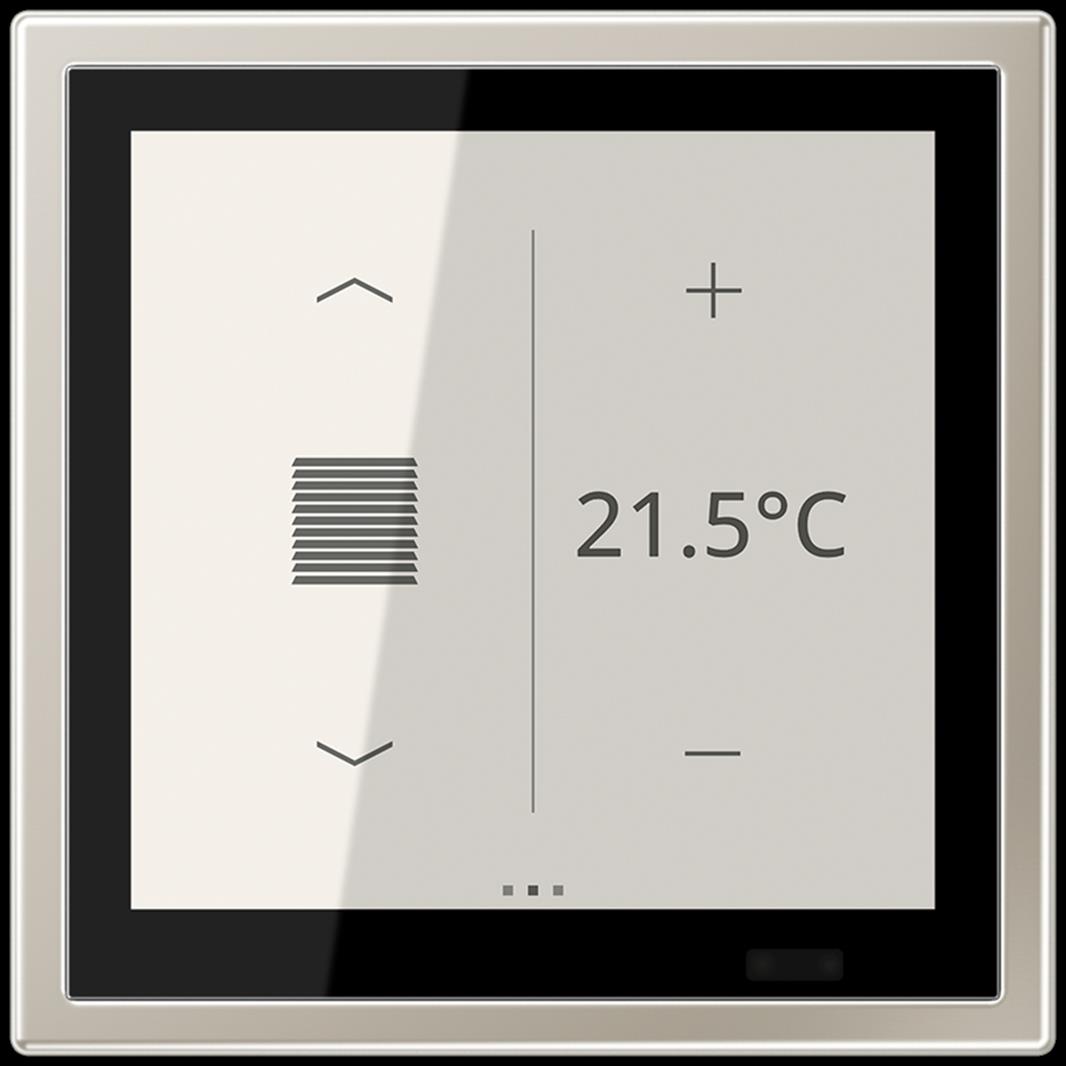

zum Aufklipsen auf Raumcontroller-Modul Art.-Nr.: LS 429 D 1ST
