8 Eingänge für AC/DC12...230 V, 8 Eingänge für potentialfreie Kontakte

- Zur Kommunikation zwischen KNX-Geräten und PCs oder anderen Geräten mit Ethernet (10BaseT oder 100BaseT) Schnittstelle sowie, zum Fernzugriff auf eine KNX-Installation - Nutzung des Protokolls KNXnet/IP oder dem gesicherten Zugriff und Datenübertragung über KNXnet/IP Secure - Bis zu fünf KNXnet/IP Tunneling Verbindungen für parallelen Buszugriff der ETS und weiterer PC Software - Zuweisung der Netzwerkparameter durch den Installateur über die ETS, automatisch von einem DHCP-Dienst - 5 LEDs zur Anzeige von Betriebsbereitschaft, KNX-Kommunikation und IP-Kommunikation - Spannungsversorgung der Elektronik über Power over Ethernet gemäß IEEE 802.3af oder alternativ durch eine externe Sicherheitsspannungsquelle für AC/DC 24 V - Steckbarer Klemmblock zum Anschluss der externen Spannungsquelle - Ethernetanschluss über RJ45-Buchse - Gehäuse: Kunststoff, Farbe RAL 7035 (lichtgrau), N-Maß - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715 - Schutzart: IP 20

Einbau-/Hohlwanddose für Farb-Touch-Panel UP 588

- Zur Ansteuerung von elektrothermischen Stellantrieben für AC 24...230 V in Heiz-/Kühlanlagen über 6 geräuschlose Halbleiterausgänge - Elektronischer Schutz der Ausgänge gegen Kurzschluss und Überlast - Bemessungsstrom: 0,5 A pro Kanal und Gruppe von 3 Ausgängen - Max. Einschaltstrom (2 Sek.): 3,5 A pro Kanal und Gruppe von 3 Ausgängen - Max. Einschaltstrom (2 Min.): 0,9 A pro Kanal und Gruppe von 3 Ausgängen - Direktbetrieb pro Kanal für das Öffnen und Schließen des Ventils und Aktivierung des Direktbetriebs - Rote LED pro Kanal zur Anzeige Ventil geöffnet bzw. geschlossen und Status der Stellgröße - Rote Fehler-LED pro Kanal zur Anzeige Überlast/Kurzschluss und Netzspannungsausfall - Wartungsfreie Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5 bis 2,5 mm² - 2 Klemmen pro Kanal zum Anschluss der elektrothermischen Stellantriebe - 2 Klemmen am Gerät zum Einspeisen der Ventilspannung AC 24.230 V - Betrieb der Elektronik über Busspannung, - Gehäuse: Kunststoff, Farbe RAL 7035 (lichtgrau), N-Maß - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715 - Schutzart: IP 20 - Max. Breite 4 TE

- Ein potentialfreier Kontakt pro Eingang - Pro Eingang Direktbetrieb am Gerät für die Simulation von Eingangszuständen und Statusanzeige über LED - Taster auf der Gerätefront zur Aktivierung und Deaktivierung Direktbetrieb und LED zur Statusanzeige Direktbetrieb - Wartungsfreie Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5 bis 2,5 mm² - Max. 100 m Länge der Anschlussleitungen bei paarweise verdrillten Leitern - Betrieb der Elektronik über Busspannung - Gehäuse: Kunststoff, Farbe RAL 7035 (lichtgrau), N-Maß - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715 - Schutzart: IP 20 - Max. Breite 4 TE (1 TE = 18 mm)

- Kontaktbemessungsspannung AC 230 V - 2 potentialfreie Relaiskontakte - Kontaktbemessungsstrom 10 A - Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5...2,5 mm2 Durchmesser - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme - Zum Einbau in UP-Gerätedosen mit Durchmesser 60 mm und Tiefe 60 mm

- Kontaktbemessungsspannung AC 230 V - 2 potentialfreie Relaiskontakte - Kontaktbemessungsstrom 10 A - Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5...2,5 mm2 Durchmesser - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme - Zum Einbau in UP-Gerätedosen mit Durchmesser 60 mm und Tiefe 60 mm

- Taster mit Tasterpaaren - Horizontale Bedienung - Pro Taste wählbare Funktion - LED zur Orientierungsbeleuchtung - Beschriftungsfeld - Aufsteckbar auf Busankoppler (BTM) oder Unterputzaktorik

Kontaktbemessungsstrom 20 AX

- 2 Kanäle - Elektrisch gegeneinander verriegelte Relais zur Drehsinn-Umschaltung - Integrierte Elektronik zum Erkennen des Ansprechens elektromechanischer Endlageschalter und zur Autokalibrierung der Fahrzeiten von einer Endlage bis zur anderen - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme - Schutzart: IP 20 im eingebauten Zustand - Getrennte Ansteuerung von je einem Sonnenschutz-, Tür- oder Fensterantrieb mit Wechselstrommotor für AC 230 V und elektromechanischen oder elektronischen Endlageschaltern pro Aktorkanal - Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig feindrähtig und mehrdrähtig 0.5 ... 2.5 mm2 - Zur Montage in Automationsmodulbox AP 118 oder Raumautomationsbox AP 641

- Passiv-Infrarot-Melder für Deckenmontage - Bewegungserfassungsbereich horizontal 360° - Präsenz-, Bewegungserfassung bis zu 64 m² bzw. 400 m² (abhängig von der Montage- bzw. Raumhöhe) - Reichweitenverstellung PIR um die Reichweite des Präsenzmelders einzustellen - Helligkeit- und Temperaturmessung - Integrierter IR-Empfänger und IR-Dekoder für IR-Fernbedienung mit sechs Tastenpaaren - LED zur Anzeige erkannter Bewegungen im Auslieferungszustand zur einfachen Inbetriebnahme - Programmiertaste von vorne zu bedienen - Integrierter Busankoppler, Busanschluss über Busklemme, Betrieb der Elektronik über Busspannung - Montage an der Decke auf einer Unterputz-Gerätedose mit 60 mm Durchmesser oder in einem getrennt zu bestellenden Aufputzgehäuse oder Montageplatte für 4 x 4 Boxen - Farbe schwarz (ähnlich RAL 9005)

mit Status LED, neutral

- Zum Anschluss von Busendgeräten an die Buslinie - 10-polige BTI-Buchsenleiste (BTI - Bus Transceiver Interface) zum Aufstecken eines Busendgerätes - Einbau in UP-Gerätedosen mit Durchmesser 60 mm und Tiefe 40 mm - Schraubbefestigung - Busanschluss über Busklemme

16 potentialfreie Relaiskontakte, Kontaktbemessungsstrom 10 A

- Taster mit drei Tasterpaaren - Horizontale Bedienung - Pro Taste wählbare Funktion, Szenenbaustein - LED zur Orientierungsbeleuchtung - Beschriftungsfeld - Raumtemperaturfühler - Aufsteckbar auf Busankoppler (BTM) oder Unterputzaktorik

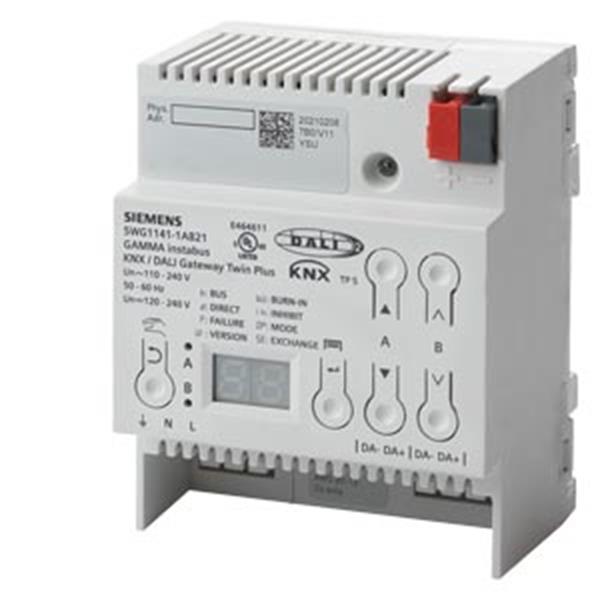

. 2 DALI-Ausgänge mit DALI-2 Zertifizierung . Steuerleistung für bis zu 20 DALI-EVG pro DALI-Ausgang . DALI-Ausgangsspannung von ca. 19 V, potentialfrei und kurzschlussfest . Spannungsversorgung der Elektronik und der DALI-Ausgänge über ein integriertes Netzgerät für AC 230 V . LED-Display zur Anzeige von Betriebszuständen und die folgenden Fehlermeldungen: Leuchten defekt, Fremdspannung auf DALI-Leitung, Kurzschluss DALI-Leitung und kein EVG gefunden . Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten und Dimmen aller angeschlossenen Leuchten im Direktbetrieb . Taster auf der Gerätefront zur Deaktivierung Direktbetrieb und LED zur Statusanzeige Direktbetrieb . Baustellenfunktion, die im Auslieferzustand das Ein- und Ausschalten einer Baustellenbeleuchtung über einen Bustaster und einen Aktor ermöglicht, auch wenn diese Geräte noch nicht mit der Engineering Tool Software (ETS) in Betrieb genommen wurden . Gehäuse: Kunststoff, N-Maß . Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715 . Schutzart: IP 20 . max. Breite 4 TE

- Zur Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) mit DALI-Schnittstelle - Zwei DALI-Ausgänge mit DALI-2-Zertifizierung nach IEC 62386-101 und 103, über DALI-Busleitung jeweils bis zu 64 DALI-EVG Ed.1 und DALI-2 und mindestens 10 DALI-Sensoren (davon max. 8 Bewegungsmelder) anschließbar (aktuell werden nur Osram und Siemens DALI Sensoren unterstützt) - Integriertes Netzgerät für Eingangsspannung von AC 110-240 V, 50-60 Hz oder DC 120-240 V zur Spannungsversorgung der Gateway-Elektronik und DALI-Ausgänge - DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest - Fremdspannungserkennung bei Inbetriebnahme, ob an DALI-Ausgang fehlerhaft Netzspannung anliegt - LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen - 1 Taster zum Umschalten zwischen Bus- und Direktbetrieb - 1 Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb - 1 LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb - Konfigurierbares Verhalten bei Busspannungsausfall (Standalone) - Konfigurierbare Standardanwendungen ohne ETS - Zeitschaltfunktion für Tag, Woche, Datum, mit Astrofunktion - Ansteuerung aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb - Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer - Umsetzung von Dimmbefehlen in temporäre Sollwertverschiebung bei EVGs mit integrierter Konstantlichtregelung und direkt angeschlossenem Helligkeitssensor - Ein- oder zweistufiger Zeitschalterbetrieb - 4 integrierte Effektsteuerungen für einmalig oder zyklisch ablaufende Lauflicht- oder Farbeffekte - Unterscheidung von Einzelbatterienotleuchten mit einem oder zwei DALI Geräten - Starten der Selbsttests jedes einzelnen Konverters und Meldung des Testergebnisses über Bus oder speichern in persistenten Speicher mit Speicherüberwachung über Objekt - Unterscheidung von Funktionsprüfung, Teildauerprüfung

- Erfassen und Senden von max. Windgeschwindigkeit und min./max. Außentemperatur pro Tag - Berechnen und Senden der Winkelangaben (Azimut und Elevation) zur aktuellen Sonnenstellung - Integrierter Jalousiesteuerbaustein: 8 ansteuerbare Fassaden

- Passiv-Infrarot-Melder für Deckenmontage - Bewegungserfassungsbereich horizontal 360° - Präsenz-, Bewegungserfassung bis zu 64 m² bzw. 400 m² (abhängig von der Montage- bzw. Raumhöhe) - Reichweitenverstellung PIR um die Reichweite des Präsenzmelders einzustellen - Helligkeit- und Temperaturmessung - Integrierter IR-Empfänger und IR-Dekoder für IR-Fernbedienung mit sechs Tastenpaaren - LED zur Anzeige erkannter Bewegungen im Auslieferungszustand zur einfachen Inbetriebnahme - Programmiertaste von vorne zu bedienen - Integrierter Busankoppler, Busanschluss über Busklemme, Betrieb der Elektronik über Busspannung - Montage an der Decke auf einer Unterputz-Gerätedose mit 60 mm Durchmesser oder in einem getrennt zu bestellenden Aufputzgehäuse oder Montageplatte für 4 x 4 Boxen - Farbe weiß (ähnlich RAL 9016)

- Taster mit Tasterpaaren - Vertikale Bedienung - Pro Taste wählbare Funktion - LED zur Orientierungsbeleuchtung - Beschriftungsfeld - Aufsteckbar auf Busankoppler (BTM) oder Unterputzaktorik

- 1 Steckplatz für ein Raumautomations-Modul Typ RL - Getrennter Anschlussraum für Busleitung - Getrennter Anschlussraum für Funktionsleitungen - Gehäuse zur Montage auf Hutschiene TH35 DIN EN 60715 - Gehäuse: Kunststoff - Schutzart: IP 20

Kontaktbemessungsstrom 16 AX

- Montage des Präsenzmelders UP 258D... mit 4 x 4 Boxen - Farbe weiß (ähnlich RAL 9016)

- Passiv-Infrarot-Melder für Deckenmontage - Bewegungserfassungsbereich horizontal 360° - Präsenz-, Bewegungserfassung bis zu 64 m² bzw. 400 m² (abhängig von der Montage- bzw. Raumhöhe) - Reichweitenverstellung PIR um die Reichweite des Präsenzmelders einzustellen - Helligkeit- und Temperaturmessung - Integrierter IR-Empfänger und IR-Dekoder für IR-Fernbedienung mit sechs Tastenpaaren - LED zur Anzeige erkannter Bewegungen im Auslieferungszustand zur einfachen Inbetriebnahme - Programmiertaste von vorne zu bedienen - Integrierter Busankoppler, Busanschluss über Busklemme, Betrieb der Elektronik über Busspannung - Montage an der Decke auf einer Unterputz-Gerätedose mit 60 mm Durchmesser oder in einem getrennt zu bestellenden Aufputzgehäuse oder Montageplatte für 4 x 4 Boxen - Farbe weiß (ähnlich RAL 9016)
